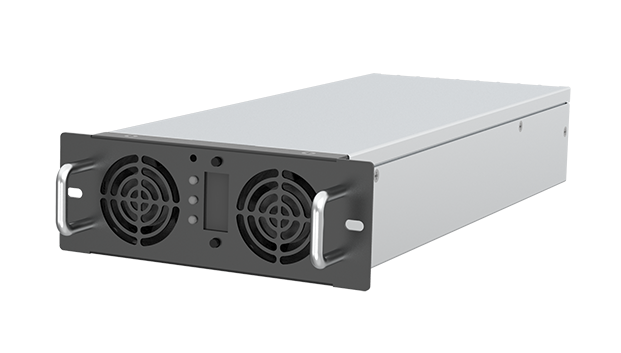

双向电源模块
TC4850C
在电网变电站中，对于直流蓄电池组状态的判断主要依赖于高成本人工周期性的放电测试。TC4850C与所配套的远程核容系统，能够定时或者实时实现远程遥控核容，并且核容负载是由系统自身消耗节能环保。
产品特点
高效节能采用先进的软开关技术，高功率密度
01
安全可靠模块输入输出无直流防反接功能，正负端子不能反接，支持带电热拔插
02
性能优异模块支持双向变换功能，实现电池端恒流充放电功能
输入输出采用隔离方案，具有良好的电气隔离性能
03
便捷友好安装、维护方便
支持 RS485、CAN 通讯协议兼容，客户选择性强
04
产品参数
TC4850C
基本参数
电池放电
电池充电
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | TC4850C |
| 外形尺寸 | 300*110*50mm（长*宽*高） | |
| 模块净重 | ≦2.5kg |
电池放电
| 项目 | 参数指标 | |
|---|---|---|
| 电池放电 | 电池端输入电压范围 | 40~60Vdc |
| 电池端额定电压电流 | 48V/50A | |
| 电池端输入过压保护 | 60～63VDC | |
| 电池端输入欠压保护 | 35～39VDC | |
| 电池端限流可调范围 | 5-100%无级可调 | |
| 直流总线额定电压 | 53.5VDC | |
| 直流总线端电压范围 | 40Vdc~60Vdc | |
| 放电效率 | ≥92% | |
| 峰-峰值杂音电压 | ≦200mv | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1.0%（额定条件下） | |
| 负载效应 | ±5%整定值 | |
| 开关机过冲幅度 | ≤5% |
电池充电
| 项目 | 参数指标 | |
|---|---|---|
| 电池充电 | 直流总线端电压范围 | 40Vdc~60Vdc |
| 直流总线输入过压 | 60～63VDC | |
| 直流总线输入欠压 | 35～39VDC | |
| 电池端额定电压电流 | 48Vdc/50A | |
| 电池端电压范围 | 40Vdc~60Vdc | |
| 充电效率 | ≥91.5% | |
| 峰-峰值杂音电压 | ≦200mv | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1.0%（额定条件下） | |
| 负载效应 | ±5%整定值 | |
| 开关机过冲幅度 | ≤5% |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 工作环境 | 工作环境温度 | -10~45℃ |
| 存储温度 | -30~70℃ | |
| 过温保护 | 95±5℃（恢复温度 75±5℃） | |
| 相对湿度 | 0～95% | |
| 海拔 | ≤2000m | |
| 冷却方式 | 风冷 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 绝缘电阻 |
直流总线-电池：1000VDC 直流总线-外壳：1000VDC 电池-外壳：1000VDC ≥10MΩ（大气环境相对湿度90%，温度 20 ~40℃，无凝露） |
| 绝缘强度 |
直流总线-电池： 1000Vac/10mA/1min 直流总线-外壳： |
|
| MTBF | ≤50000 hour | |
| 通讯 | 通讯接口 | CAN、RS485 CAN 并联均流使用 |
| 最大并机数量 | 6 台 |
展开全部参数
应用场景
冶金
发电厂
水电站
发电厂
