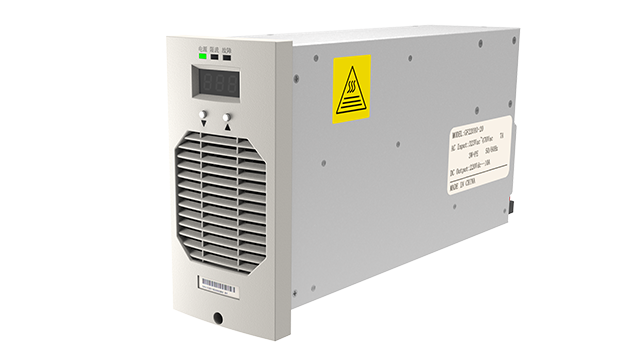

高频整流模块
GF22010-20/GF11020-20
GF22010-20和GF11020-20高频开关整流模块采用DSP数字控制，谐振软开关控制技术；模块具有高功率密度、宽输入电压范围、宽温度范围、高效率等特点；内置各种保护功能如输入过欠压告警与保护、输出过压保护、输出短路保护、过温告警与缺相限功率输出等。
产品特点
高效节能高效率：减少能耗损耗，符合节能减排要求，为客户节省电费
高功率密度：可节省客户空间，降低系统成本
01
安全可靠DSP 数字控制：更少的器件，更高的环境稳定性，更高的可靠性，更便捷的扩容
内置各种保护，完善的故障自检测提示：极大提高系统可靠性，丰富的故障检测，方便客户维护
02
性能优异宽输入电压范围，宽输出电压范围：适合绝大多数不同输入、输出电压场合
03
广泛适配宽工作温度范围，耐高冷却液温度：宽工作温度范围-10℃~45℃，能覆盖严酷的工作环境
04
产品参数
GF22010-20 高频整流模块
GF11020-20 高频整流模块
基本参数
输出特性
输入特性
工作环境
其它参数
基本参数
输出特性
输入特性
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | GF22010-20 |
| 外形尺寸 | 88mm×177mm×310mm（宽×高×深） | |
| 模块净重 | ≤4kg |
输出特性
| 项目 | 参数指标 | |
|---|---|---|
| 输出特性 | 额定输出电压 | 234Vdc |
| 额定输出电流 | 10A | |
| 输出电压范围 | 198~286Vdc | |
| 限流可调范围 | 10%～110 %(带通讯时) | |
| 额定满载效率 | ≥93.5% | |
| 峰值效率 | ≥95.5% | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 纹波 | ≤0.5% | |
| 动态响应过冲幅度 | ＜5%（25%~50%~25%或 50%~75%~50%负载变化） | |
| 输出上升时间 | ＜4s（输出电压从 10%上升至 90%） | |
| 开机输出延时 | ＜10s |
输入特性
| 项目 | 参数指标 | |
|---|---|---|
| 输入特性 | 额定输入电压 | 380Vac |
| 输入电压范围 |
323Vac～480Vac（满载）；缺相时 50%限流输出； 290±10 Vac 欠压保护，312±10 Vac 欠压恢复； |
|
| 输入电流 | ＜7A | |
| 频率 | 45Hz～65Hz | |
| 功率因数 PF | ≥0.92（额定满载时） | |
| 输入保护 | 保险 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 环境温度 | -10℃～45℃正常工作； |
| 存储温度 | -40℃～70℃ | |
| 相对湿度 | 0～90%RH | |
| 海拔 | 2000m 以下满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 输出短路回缩 | 短路回缩，短路消失后自动恢复 |
| 输出过压保护 | 300±5VDC，不可恢复 | |
| 过温保护 |
温度超过保护点时，自动停止输出；当温度下降到保护点后，自动恢复正常输出；环境温度高于 45℃开始线性降额，高于 65℃ |
|
| 冷却方式 | 温度和电流联合控制，线性调速 | |
| 平均故障时间 | MTBF≥90000h | |
| 冷却方式 | 强制风冷 | |
| 绝缘强度 |
输入对机壳能承受 50Hz 有效值 2000VAC 或等效 2828VDC 耐压 1 分钟； 输入对输出能承受 50Hz 有效值 2000VAC 或等效 2828VDC 耐压 1 分钟； 输出对机壳能承受 50Hz 有效值 2000VAC 或等效 2828VDC |
|
| 通讯 | 通讯接口 | RS485 通讯；CAN 通讯用于内部均流(支持 16 台并机) |
| 说明：监控(上位机)，可通过 RS485 通信下发开关机/调压/调流等命令，告警和状态也可通过 RS485 通讯口上告监控 | ||
展开全部参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | GF11020-20 |
| 外形尺寸 | 88mm×177mm×310mm（宽×高×深） | |
| 模块净重 | ≤4kg |
输出特性
| 项目 | 参数指标 | |
|---|---|---|
| 输出特性 | 额定输出电压 | 115Vdc |
| 额定输出电流 | 20A | |
| 输出电压范围 | 98~143Vdc | |
| 限流可调范围 | 10%～110 %(带通讯时) | |
| 额定满载效率 | ≥92% | |
| 峰值效率 | ≥94% | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 纹波 | ≤0.5% | |
| 动态响应过冲幅度 | ＜5%（25%~50%~25%或 50%~75%~50%负载变化） | |
| 输出上升时间 | ＜4s（输出电压从 10%上升至 90%） | |
| 开机输出延时 | ＜10s |
输入特性
| 项目 | 参数指标 | |
|---|---|---|
| 输入特性 | 额定输入电压 | 380Vac |
| 输入电压范围 |
323Vac～480Vac（满载）；缺相时 50%限流输出； 290±10 Vac 欠压保护，312±10 Vac 欠压恢复； |
|
| 输入电流 | ＜7A | |
| 频率 | 45Hz～65Hz | |
| 功率因数 PF | ≥0.92（额定满载时） | |
| 输入保护 | 保险 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 环境温度 | -10℃～45℃正常工作； |
| 存储温度 | -40℃～70℃ | |
| 相对湿度 | 0～90%RH | |
| 海拔 | 2000m 以下满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 输出短路回缩 | 短路回缩，短路消失后自动恢复 |
| 输出过压保护 | 160±5VDC，不可恢复 | |
| 过温保护 |
温度超过保护点时，自动停止输出；当温度下降到保护点后，自动恢复正常输出；环境温度高于 45℃开始线性降额，高于 65℃ |
|
| 冷却方式 | 温度和电流联合控制，线性调速 | |
| 平均故障时间 | MTBF≥90000h | |
| 冷却方式 | 强制风冷 | |
| 绝缘强度 |
输入对机壳能承受 50Hz 有效值 2000VAC 或等效 2828VDC 耐压 1 分钟； 输入对输出能承受 50Hz 有效值 2000VAC 或等效 2828VDC 耐压 1 分钟； 输出对机壳能承受 50Hz 有效值 2000VAC 或等效 2828VDC |
|
| 通讯 | 通讯接口 | RS485 通讯；CAN 通讯用于内部均流(支持 16 台并机) |
| 说明：监控(上位机)，可通过 RS485 通信下发开关机/调压/调流等命令，告警和状态也可通过 RS485 通讯口上告监控 | ||
展开全部参数
应用场景
电力电网
轨道交通
机场捷运系统
电力电网
