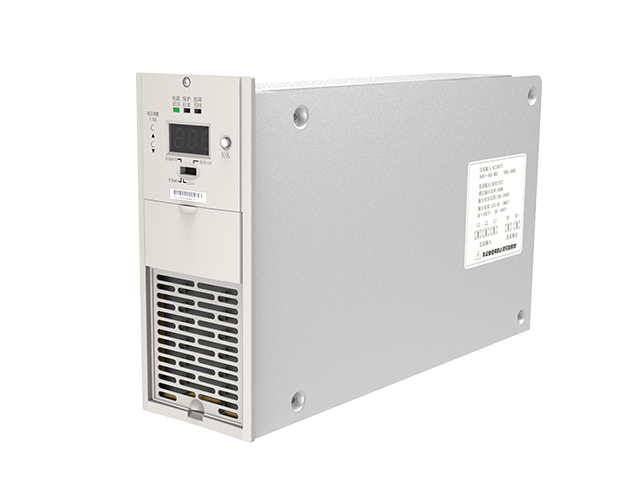

高频整流模块
GF22020-9
GF22020-9高频整流模块采用全桥LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；采用自冷和风冷相结合的散热方式，在轻载时自然冷却，符合电力系统的实际运行情况，散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。
产品特点
高效节能采用先进的LLC谐振高频软开关技术，效率大于94%
01
安全可靠风冷方式，风机采用温度联合电流控制调速，噪音小，可靠性高
内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏
完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等
02
性能优异输入电压工作范围宽：323VAC～480VAC
内置防反接保护，支持带电热拔插
03
智能友好采用LED显示，按键操作，人机界面友好
04
产品参数
GF22020-9 高频整流模块
基本参数
输出特性
输入特性
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | GF22020-9 |
| 外形尺寸 | 110mm×257mm×415mm（宽×高×深） | |
| 模块净重 | ≤8Kg |
输出特性
| 项目 | 参数指标 | |
|---|---|---|
| 输出特性 | 输出额定值 | 20A/234V |
| 电压调节范围 | 198～286V | |
| 输出限流范围 | 10%～110 %额定电流 | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1.0% | |
| 纹波系数 | ≤0 .5% |
输入特性
| 项目 | 参数指标 | |
|---|---|---|
| 输入特性 | 额定输入电压 | 三相无中线380VAC |
| 功率因数 | ≥ 0.9 | |
| THD | <30% | |
| 转换效率 | >94% |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 环境温度 | -5℃~+45℃ |
| 存储温度 | -40℃~+70℃ | |
| 相对湿度 | 10%~90%RH | |
| 海拔 | 2000m | |
| 冷却方式 | 半自冷，温度和电流联合控制，线性调速 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 绝缘强度 |
输入对机壳能承受50Hz有效值2500VAC耐压1分钟 |
| 安全保护 | 输出短路电流 |
回缩电流≤40% 额定电流，可恢复 |
| 输出过压保护 |
300±5VDC，不可恢复 |
|
| 输入欠压保护 |
295±10VAC（恢复电压305±10VAC） |
|
| 输入过压保护 |
525VAC±10VAC，恢复为495VAC±10VAC |
展开全部参数
应用场景
轨道交通
电力电网
机场捷运系统
轨道交通
