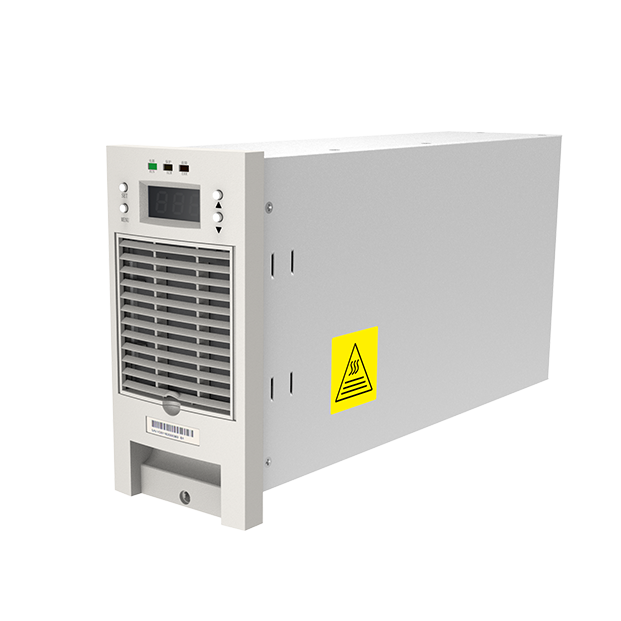

高频整流模块
TG4830
TG4830高频开关整流模块采用先进的LLC谐振软开关技术，效率高；采用APFC技术，功率因数高；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。
产品特点
高效节能采用APFC技术，功率因数高
先进的LLC谐振高频软开关技术，效率高，功率密度高
01
安全可靠内置短路回缩保护，输出处于长期短路状态也不致损坏
风机采用温度联合电流控制调速，噪音小，可靠性高
完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等
内置防反接保护，支持带电热拔插。
02
性能优异输入电压工作范围宽，满足交流和直流220 VAC /110 VAC和220 VDC /110 VDC输入，并且全输入范围内模块不降功率
完善的EMC设计，满足相关标准要求
03
智能友好采用LED显示，4键操作，人机界面友好
04
产品参数
TG4830
基本参数
输出特性
输入特性
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | TG4830 |
| 外形尺寸 | 88mm×177mm×310mm（宽×高×深） | |
| 模块净重 | ≤4Kg |
输出特性
| 项目 | 参数指标 | |
|---|---|---|
| 输出特性 | 输出额定值 | 30A/48V |
| 电压调节范围 | 19VDC～60VDC | |
| 输出限流范围 | 10%～105%额定电流无级可调 | |
| 稳压精度 | ≤0.5% | |
| 稳流精度 | ≤0.5% |
输入特性
| 项目 | 参数指标 | |
|---|---|---|
| 输入特性 | 交流输入电压 | 100VAC~286VAC（45Hz～65Hz） |
| 直流输入电压 | 100VDC ~264VDC | |
| 输入电压 | 380VAC（-15%～+20%） | |
| 峰-峰值杂音 | ≤200mV | |
| 功率因数 | ≥0.99 | |
| THD | ≤5% | |
| 转换效率 | ≥90% | |
| 均流 | ≤±5% |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 安全保护 | 输出过压保护 | 62±2VDC，不可恢复 |
| 输入欠压保护 | 81±10VAC（恢复电压100±10VAC） 73±10VDC（恢复电压88±10VDC） | |
| 输入过压保护 | 292±10VAC（恢复电压282±10VAC） 270±8VDC（恢复电压260±8VDC） | |
| 输入保护 | 保险；防雷电路 | |
| 过温保护 | 80℃±5（恢复温度：60℃±5） | |
| 冷却方式 | 温度和电流联合控制，线性调速 | |
| 通讯 | 通讯接口 | RS485 |
展开全部参数
应用场景
电力电网
轨道交通
机场捷运系统
轨道交通
