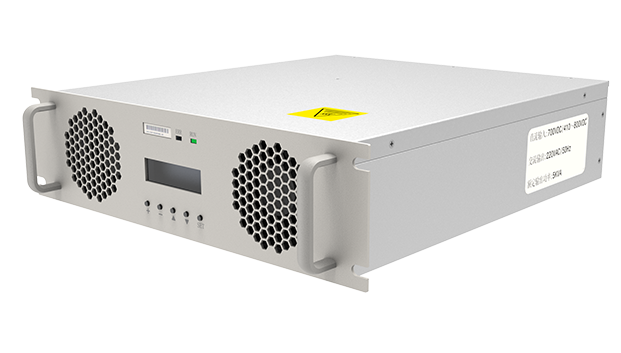

5KVA 高频逆变器

IV5000H/800

IV5000H/800高频逆变器秉承模块化设计理念，采用DSP数字控制技术、高频软开关技术，效率高、可靠性高；采用自主均流技术，由并联模块组成的系统完全实现了严格意义上的无单点故障，并联模块还可组成高可靠性的N+1供电系统。

产品特点

散热高效

风扇控制：散热风扇采用温度和输出功率的联合调速模式，温度低和轻载时，风机低速运转；输出重载或温度高，风机线全速运转，风扇寿命长

安全可靠

直流输入与交流输出完全电气隔离，无需外接隔离变压器即可满足一体化电源设计中对电力逆变器的要求

自主均流技术采用自主均流技术，模块间自动完成负荷电流分配。运行中若有模块发生故障，故障模块自动退出系统，不影响整个系统正常工作

便捷灵活

支持带电热拔插采用一体化输入输出航空插座，支持带电热拔插，安装、维护方便灵活

性能优异

DC/DC变换采用LLC谐振软开关技术

电压范围宽，输入工作范围为500～800VDC

全数字化控制，用DSP控制器负责整个模块的控制、切换、并联算法和故障处理等，一致性好、抗干扰能力强

IV5000H/800 高频逆变器

基本参数

直流输入

交流输出

其它参数

基本参数

直流输入

交流输出

	项目	参数指标
交流输出	输出电压	220VAC±1V
	输出频率	50Hz±0.2Hz
	功率因数	0.8
	负载调整率	＜2.0%
	频率精度	＜0.1%
	峰值因数	3：1
	波形失真度	阻性满载＜3%，非线形满载＜5%
	效率	＞90% （额定输入额定输出时）
	均流不平衡度	＜5%额定电流有效值
	过载能力	负载电流：＜105%，连续工作负载电流：105～125%，持续1min 负载电流：＞125%，60mS关机

其它参数

	项目	参数指标
安全保护	保护功能	（1）输入欠/过压保护，可自恢复。（2）输出过载保护，可自恢复。（3）输出短路保护, 短路持续时间在3S内可自恢复，超过3S不可自恢复。（4）过温保护，可自恢复。
485通讯规约	4 85通讯规约	MODBUS
485通讯规约	干接点	常开或常闭点可选
绝缘强度	输入对PE	2500Vac/1min，漏电流≤10mA
	输出对PE	1500Vac/1min，漏电流≤10mA
	输入对输出	2500Vac/1min，漏电流≤10mA
