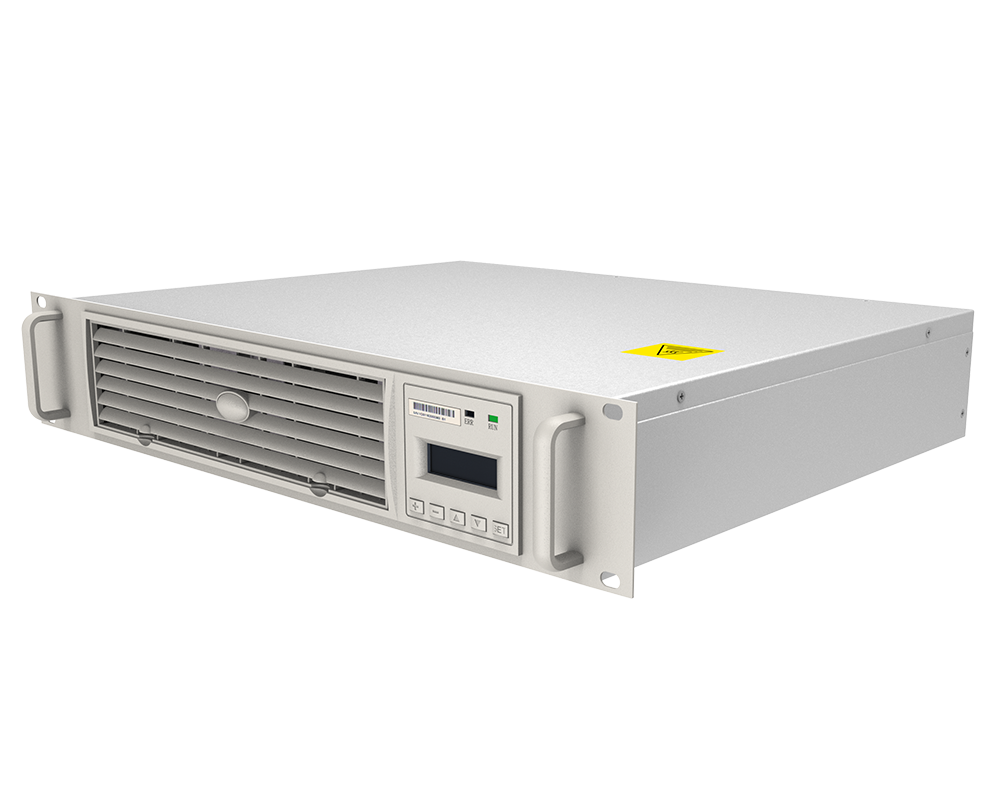

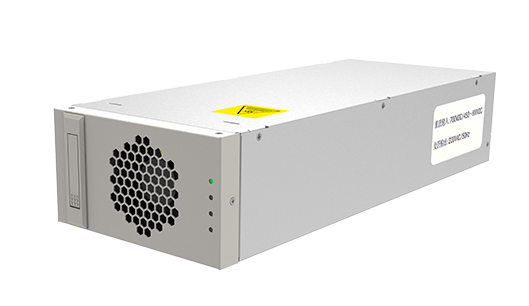

5KVA 高频逆变器
IV5000HD-2
IV系列电力用高频逆变器秉承模块化设计理念，采用DSP数字控制技术、高频软开关技术，效率高、可靠性高；逆变器直流输入与交流输出完全电气隔离，满足电力行业相关要求；逆变器内置CPU，自带独立LCD显示。
产品特点
工作电压范围宽工作电压范围宽，220V直流输入工作范围为198～286VDC；110V直流输入工作范围为95～150VDC，适应能力强
01
输入与输出电气隔离直流输入与交流输出完全电气隔离，无需外接隔离变压器即可满足一体化电源设计中对电力逆变器的要求
02
软开关技术DC/DC变换采用LLC谐振软开关技术，效率大于90%
03
全数字化控制采用TI的DSP控制器TMS320F2808，负责整个模块的控制、切换、并联算法处理和故障处理，一致性好、抗干扰能力强
04
产品参数
IV5000HD-2
基本参数
直流输入
交流输出
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | IV5000HD-2 |
| 外形尺寸 | 490mm×88mm×390mm（宽×高×深） | |
| 模块额定输出功率 | 5KVA |
直流输入
| 项目 | 参数指标 | |
|---|---|---|
| 直流输入 | 额定电压（VDC） | 220VDC |
| 电压允许范围（VDC） | 198～286V | |
| 旁路输入 | 交流输入电压（VAC） | 220VAC±15% |
| 交流输入频率（Hz） | 45~65Hz | |
| 切换时间 | 旁路到逆变输出 | ≤4mS |
| 逆变输出到旁路 | 0mS |
交流输出
| 项目 | 参数指标 | |
|---|---|---|
| 交流输出 | 额定电压（VAC） | 220VAC |
| 额定频率（Hz） | 50Hz | |
| 工作模式 | 旁路优先 | |
| 功率因数 | 0.8 滞后 | |
| 负载调整率 | ＜2.0% | |
| 频率精度 | ＜0.1% | |
| 峰值因数 | 3：1 | |
| 波形失真度 | 阻性满载＜3%，非线形满载＜5% | |
| 效率 | ＞90% | |
| 逆变过载能力 |
负载电流：＜105%，连续工作 负载电流：105%～125%，持续10min 负载电流：125%～150%，持续1min 负载电流：＞150%，60mS关机 |
|
| 旁路过载能力 |
负载电流：＜125%，连续工作 负载电流：125～150%，持续10min 负载电流：150～175%，持续1min 负载电流：＞175%，60mS关机 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 安全保护 | 保护功能 |
（1）输入欠/过压保护，可自恢复。 （2）输出过载保护 ，可自恢复。 （3）输出短路保护, 短路持续时间在3S内可自恢复， 超过3S不可自恢复。 |
| 通讯规约 | 485通讯规约 | MODBUS |
| 干接点 | 常开或常闭点可选 |
展开全部参数
