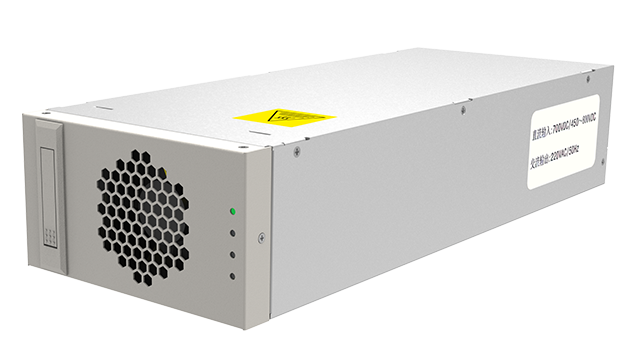

3KVA 高频逆变器

IV3000HD/750V

IV系列电力用高频逆变器秉承模块化设计理念，采用DSP数字控制技术、高频软开关技术，效率高、可靠性高；逆变器直流输入与交流输出完全电气隔离；逆变器内置CPU，采用LED指示灯显示工作状态。

产品特点

高效灵活

软开关技术，DC/DC变换采用LLC谐振软开关技术，效率大于90%

安全可靠

输入与输出电气隔离直流输入与交流输出完全电气隔离，无需外接隔离变压器即可满足一体化电源设计中对电力逆变器的要求

性能优异

工作电压范围宽，直流输入工作范围为450～800VDC，适应远距离HVDC供电及车载应用需要

全数字化控制采用TI公司C2000系列DSP控制器，负责整个模块的控制、切换及故障处理，一致性好、抗干扰能力强

风扇控制

风扇控制：散热风扇采用温度和输出功率的联合调速模式，散热器温度不高和轻载时，风机低速运转，噪声很低（小于45dB）；输出带重载或散热器温度过高后，风机线性调速运转，噪音小，风扇寿命长

IV3000HD/750V 高频逆变器

基本参数

直流输入

交流输出

其它参数

基本参数

直流输入

	项目	参数指标
直流输入	额定电压（VDC）	650VDC（500～800VDC）
直流输入	电压允许范围（VDC）	450～800VDC

交流输出

	项目	参数指标
交流输出	额定电压（VAC）	220VAC
	额定频率（Hz）	50Hz
	工作模式	直流输入正常即启动逆变
	功率因数	0.8滞后
	负载调整率	＜0.1%
	频率精度	≤±5%
	峰值因数	3：1
	波形失真度	阻性满载＜3%，非线形满载＜5%
	效率	＞90%
	逆变过载能力	负载电流：＜100%，连续工作负载电流：100～110%，持续10min 负载电流：110～125%，持续1min 负载电流：＞125%，60mS关机

其它参数

	项目	参数指标
安全保护	保护功能	（1）输入欠/过压保护，可自恢复。（2）输出过载保护，可自恢复。（3）输出短路保护, 短路持续时间在3S内可自恢复，超过3S不可自恢复。（4）过温保护，可自恢复。
485通讯规约	通讯协议	MODBUS
	通讯功能	Rs485
	干接点	一组常开干接点
