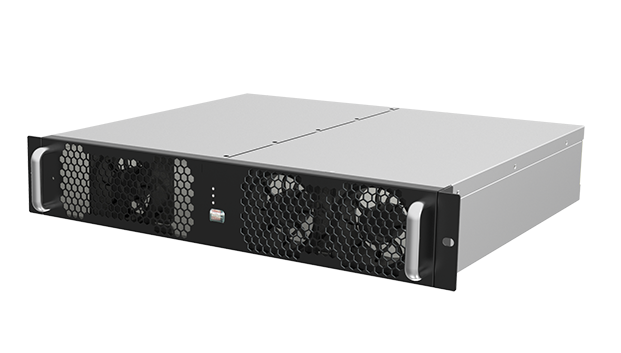

15KW 双向高频隔离AC-DC电源模块
IBG30060
15KW双向高频隔离AC-DC电源模块，支持并网充电、并网逆变，离网逆变工作模式，以及40-300Vdc的宽输入电池电压范围，并可支持最高32台模块并机。
产品特点
高效稳定模块峰值效率94%
DSP+CPLD高效稳定的控制算法
01
安全可靠具备多重多级软硬件保护
电池与电网高频隔离，确保电池与电网侧安全运行
02
设计灵活最高支持32台模块并联，系统功率可灵活配置
模块化设计，后期可维护性高
03
适应广泛支持电池宽输入电压范围40-300Vdc
支持-40~75℃的温度工作范围
04
产品参数
IBG30060
基本参数
交流侧特性（并网模式）
交流侧特性（离网模式）
直流侧特性
环境特性
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | IBG30060 |
| 外形尺寸 | 440mm*84mm*400mm（宽*高*深） | |
| 模块净重 | ＜15kg | |
| 冷却方式 | 智能调速、强制风冷 | |
| 噪声 | ＜65db | |
| 效率 | 94％（峰值效率） | |
| 通讯方式 | RS485，CAN |
交流侧特性（并网模式）
| 项目 | 参数指标 | |
|---|---|---|
| 交流侧特性 | 电压制式 | A/B/C+PE |
| 电压范围 | 304-456Vac | |
| 电网频率 | 50/60Hz±5% | |
| 额定功率 | 15KW | |
| 最大输出功率 | 18KW | |
| 最大电流 | 30A Max | |
| 功率因数调节范围 | ＞0.98（超前或滞后） | |
| 电流总谐波畸变率 | ＜5%（<3%@电网THDU<5%） | |
| 逆变充电转换时间 | ＜100ms |
交流侧特性（离网模式）
| 项目 | 参数指标 | |
|---|---|---|
| 交流侧特性 | 电压制式 | A/B/C/N+PE |
| 额定电压 | 380Vac | |
| 电网频率 | 50/60HZ | |
| 额定功率 | 15KW | |
| 最大输出功率 | 18KW | |
| 最大电流 | 30A Max | |
| 动态电压瞬变范围 | ＜10% @20%～100%～20% 负载 | |
| 电压总谐波畸变率 | ＜5% | |
| 电压不平衡度 | ＜2% |
直流侧特性
| 项目 | 参数指标 | |
|---|---|---|
| 直流侧特性 | 电压范围 | 40-300Vdc |
| 额定电压 | 150Vdc | |
| 最大电流 | 120Amax | |
| 额定功率 | 15kW | |
| 最大输出功率 | 18kW | |
| 稳流精度 | ≤±2% | |
| 电流纹波 | ≤±1% | |
| 稳压精度 | ≤±0.5% | |
| 电压纹波 | ≤±2% |
环境特性
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作温度 | -40~75ºC，50ºC以上输出功率降额 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | ≤95%RH 无冷凝 | |
| 海拔高度 | ≤2000m，2000m以上输出功率降额 |
展开全部参数
应用场景
电池梯次利用

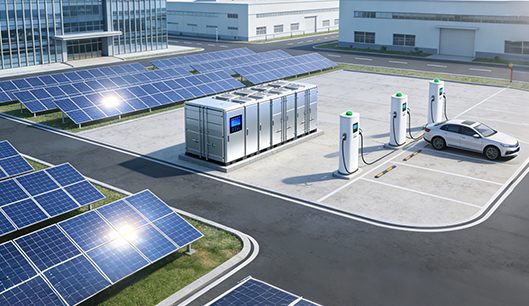

储能

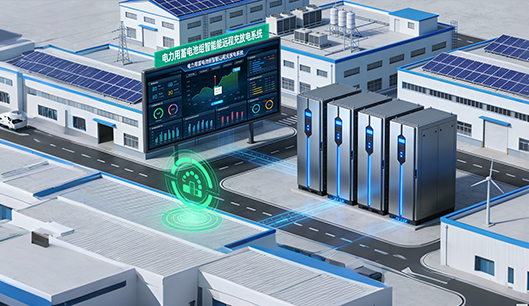

电力用蓄电池组智能远程充放电系统

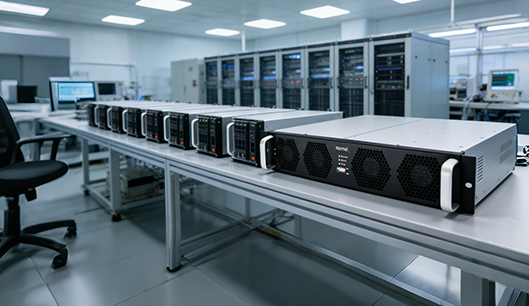

直流老化负载
