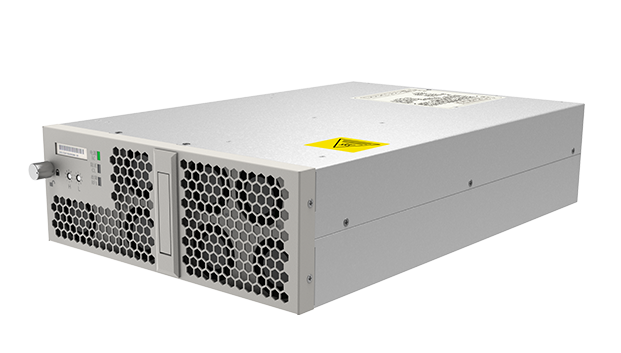

15kW 通信电源模块
TR240-15000C
TR240-15000C系列高频开关整流模块为交流电压输入,直流电压输出可调的ACDC模块。模块采用DSP数字控制,谐振软开关,有源PFC技术,并且具有多项专利保护;模块具有功率密度高,功率因数高,谐波小,效率高等特点,具备多模块可并联性能。
产品特点
高效节能高效率：减少能耗损耗，符合节能减排要求，为客户节省电费
高功率密度：可节省客户空间，降低系统成本
01
性能优异宽输入/输出电压范围：适合绝大多数不同输入、输出电压场合
宽工作温度范围：满足大多数严酷的工作环境
02
安全安靠内置防反保护,具备失效自隔离功能：极大提高系统可靠性
完善的故障自检测提示：丰富的故障检测,方便客户维护
热插拔：适合方便使用,减少维护费用
03
智能友好DSP数字控制:更少的器件,更高的环境稳定性，更高的可靠性，更便捷的扩容
低输入谐波:减少对电网的污染，更高的电网适应能力
04
产品参数
TR240-15000C
基本参数
输出特性
输入特性
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | TR240-15000C |
| 外形尺寸 | 240mm（宽）×370mm（深）×85mm（高） | |
| 模块净重 | 9KG |
输出特性
| 项目 | 参数指标 | |
|---|---|---|
| 输出特性 | 额定输出功率 | 15kW |
| 输出电压范围 | 200~300VDC | |
| 额定输出电流 | 50A | |
| 直流输出电压范围 | 150VDC~300VDC | |
| 限流可调范围 | 10%~110% | |
| 峰-峰值杂音 | ≤±0.5% | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | ≥95% |
输入特性
| 项目 | 参数指标 | |
|---|---|---|
| 输入特性 | 额定输入电压 | 三相380VAC/480VAC |
| 输入电压范围 | 305VAC~530VDC（满载）;305VAC~260VDC(线性降至半载) | |
| 输入电流 | <32A | |
| 频率 | 45Hz~65Hz | |
| 功率因数PF | ≥0.99 | |
| 电流失真度THD | ≤5% | |
| 输入保护 | 保险；防雷电路 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | -40°C~55°C正常工作；55°C~75°C降额输出 |
| 存储温度 | -40°C~75°C | |
| 相对湿度 | 0~95% | |
| 海拔 | 2000m满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 绝缘强度 |
输入对机壳能承受50Hz有效值2500VAC或等效3535VDC耐压1分钟 输入对输出能承受50Hz有效值3000VAC或等效4242VDC耐压1分钟 |
| MTBF |
>120000小时 |
|
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 输出反堵二极管失效隔离保护；具备输出放电功能 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯 | ||
展开全部参数
应用场景
数据中心
通信基站
AI数据服务中心
通信基站
