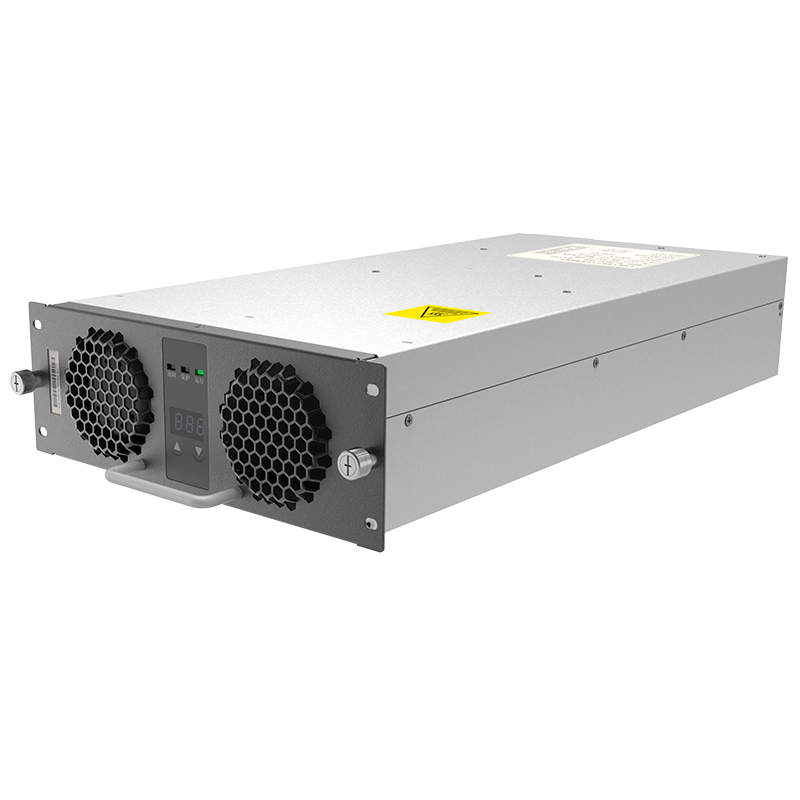

30kW 通信电源模块
TR240-30000
TR240-30000系列高压直流模块为交流电压输入，直流电压输出可调的ACDC模块。模块采用DSP数字控制，谐振软开关，有源PFC技术，并且具有多项专利保护；模块具有功率密度高，功率因数高，谐波小，效率高等特点，具备多模块可并联性能。
产品特点
高效节能高效率：减少能耗损耗，符合节能减排要求，为客户节省电费
高功率密度：可节省客户空间，降低系统成本
01
性能优异宽输入/输出电压范围：适合绝大多数不同输入、输出电压场合
宽工作温度范围：满足大多数严酷的工作环境
02
安全安靠内置防反保护,具备失效自隔离功能：极大提高系统可靠性
完善的故障自检测提示：丰富的故障检测,方便客户维护
03
智能友好内置防反保护,具备失效自隔离功能：极大提高系统可靠性
完善的故障自检测提示：丰富的故障检测,方便客户维护
04
产品参数
TR240-30000
基本参数
直流输出
交流输入
保护特性
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | TR240-30000 |
| 外形尺寸 | 235（宽）×110（高）×487.2（深，含拉手） | |
| 模块净重 | 约 13kg | |
| 额定输出功率 | 30kW | |
| 额定输出电流 | 100A | |
| 直流输出电压范围 | DC 200V~300V | |
| 限流可调范围 | 10‐125%无级可调 |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 峰‐峰值杂音 | ≤±0.5% |
| 稳压精度 | ≤±0.5% | |
| 均流不平衡度 | ≤±5% | |
| 效率 | ≥96% | |
| 开机延时 | 3s～8s | |
| 开关机过冲 | ≤±5% | |
| 动态响应 | 50%‐25%‐50%额定负载跳变和 50%‐75%‐50%额定负载跳变，其恢复时间应≤±200us 和超调量≤±5% | |
| 负载调整率 | ≤±0.5％ | |
| 温度系数 | ≤±0.02% |
交流输入
| 项目 | 参数指标 | |
|---|---|---|
| 交流输入特性 | 额定输入电压 | 三相 380Vac |
| 输入电压范围 |
305Vac～500Vac（满载）; 260Vac～305Vac（线性降至半载）； |
|
| 输入电流 | ＜63A | |
| 频率 | 45Hz～65Hz | |
| 电网调整率 | ≤±0.1% | |
| 启动冲击电流 |
输入冲击电流峰值小于额定输入电压条件最大稳态输入电 |
|
|
功率因数PF |
满载≥0.99 70%负载≥0.99 50%负载≥0.98 30%负载≥0.97 |
|
|
电流失真度 |
满载≤5% 70%负载≤5% 50%负载≤5% 30%负载≤10% |
保护特性
| 项目 | 参数指标 | |
|---|---|---|
| 保护特性 | 输入保护 | 保险；防雷电路 |
| 输入欠压保护点 | 255V±5V | |
| 输入欠压恢复点 | 270V±5V | |
| 输入过压保护点 | 525V±5V | |
| 输入过压恢复点 | 510V±5V | |
| 输出过压保护点 | 301V±6V | |
| 短路保护 | 模块具有输出过流和短路自动保护功能，过流或者短路故障排除后能自动恢复正常工作 | |
| 过温保护 | 80℃±5℃过温保护， 70℃±5℃过温恢复 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | ‐20℃～75℃正常工作；45℃~75℃线性降载到 0 |
| 存储温度 | ‐40℃～85℃ | |
| 相对湿度 | 5%～95% | |
| 海拔 | 2000m 以下满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 介质强度 |
输入对外壳、输入对输出、输入对通讯：DC 3500V，1min 输出对外壳，输出对通讯: DC 2100V，1min；对外壳：DC |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 输出反堵二极管失效隔离保护；具备输出放电功能 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯，两个按键 | ||
展开全部参数
应用场景
数据中心
通信基站
AI数据服务中心
通信基站
