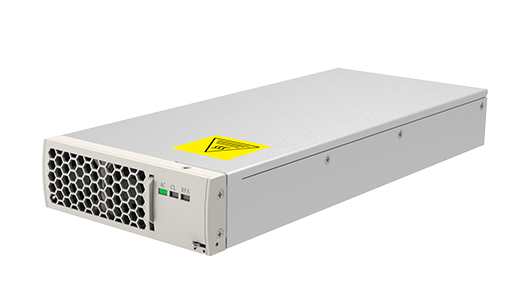

3.5kW ACDC充电模块
EVR100-3500
EVR100-3500高频开关整流模块为交流电压输入，直流电压输出可调的 ACDC 模块。模块采用 DSP 数字控制，谐振软开关，有源 PFC 技术，并且具有多项专利保护；模块具有功率密度高，功率因数高，谐波小，效率高等特点，具备多模块可并联性能。
产品特点
高效节能高功率密度：功率密度高，体积小，降低系统成本
超高效率：峰值效率≥93.5%，节省充电运营成本
01
性能优异输出电压范围：200V-420V
保护功能： 完善的保护电路，输出过压保护、输入欠压/过压保护、过温保护、风扇故障保护等
02
安全安靠全灌胶工艺防护：采用全灌胶工艺设计，散热效果好，可靠性高，使用寿命长，并增强其防盐雾、防霉变等环境防护性能
减少散热需求： 简化散热设计，降低风扇噪音，提高可靠性
03
广泛适应场景无限：-40℃～75℃宽工作温度范围满足严酷的工作环境
低输入谐波：更强的电网适应能力
04
产品参数
EVR100-3500
基本参数
直流输出
交流输入
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | EVR100-3500 |
| 外形尺寸 | 125mm×41mm×303mm（宽×高×深） | |
| 模块净重 | 2Kg |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 额定输出功率 | 3.5kW |
| 额定输出电流 | 35A | |
| 输出电压范围 | 30VDC~100VDC | |
| 限流可调范围 | 10%~120% | |
| 峰-峰值杂音 | ≤±0.5% | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | 92.5%/93% | |
| 短路 | 输出限流工作，故障消除后，可自动恢复 | |
| 过流 | 模块内部过流关机，故障消除后，可自动恢复 | |
| 过压 | 自动关机锁死，故障消除后，模块重上电或复位 |
交流输入
| 项目 | 参数指标 | |
|---|---|---|
| 交流输入特性 | 额定输入电压 | 220VAC//220VDC；110VAC/110VDC（半载） |
| 输入电压范围 |
176VAC～300VAC（满载）；176VAC～85VAC（降载） |
|
| 输入电流 | ＜25A | |
| 频率 | 45Hz～65Hz | |
| 功率因数 PF | ≥0.99 | |
| 电流失真度 THD | ≤5% | |
| 输入启动电压 | ≥85VAC 或 85VDC | |
| 输入采样精度 | ±5Vac 或 Vdc | |
| 输入过欠压 |
AC 输入：>300Vac 关机, <285Vac 恢复；<80Vac 关机,>95Vac 恢复;精度±5Vac； |
|
| 输入保护 | 保险；防雷电路 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | -40℃～45℃正常工作；45℃~75℃降额输出 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95% | |
| 海拔 | 2000m满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 绝缘强度 |
输入对机壳能承受50Hz 有效值2500VAC 或等效3535VDC 耐压1 分钟 输入对输出能承受50Hz 有效值3000VAC 或等效4242VDC 耐压1 分钟 |
| MTBF | ＞120000 小时 | |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 |
展开全部参数
应用场景
新能源叉车
AGV
特种车辆
