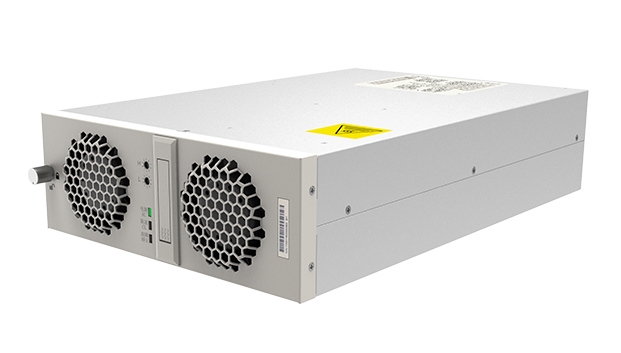

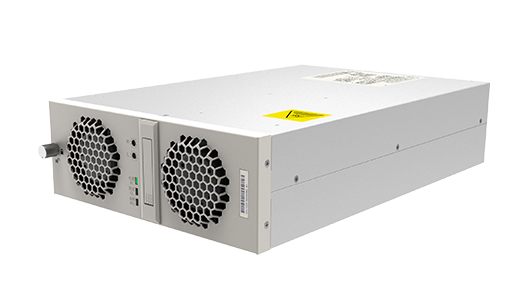

10kW ACDC充电模块
EVR100-10000
EVR100-10000高频开关整流模块为交流电压输入，直流电压输出可调的ACDC模块。模块采用DSP数字控制，谐振软开关，有源PFC技术，并且具有多项专利保护；模块具有功率密度高，功率因数高，谐波小，效率高等特点，具备多模块可并联性能。适用于新能源叉车、AGV、特种车辆充电系统。
产品特点
高效节能高效率：减少能耗损耗，符合节能减排要求，为客户节省电费
高功率密度：可节省客户空间，降低系统成本
01
性能优异宽输入电压范围，宽输出电压范围：
热插拔：适合方便使用，减少维护费用
02
安全安靠内置防反保护，具备失效自隔离功能 ：极大提高系统可靠性
DSP 数字控制 ：更少的器件，更高的环境稳定性，更高的可靠性，更便捷的扩容
03
广泛适应环境适应：-40℃～75℃宽工作温度范围，满足严酷的工作环境
低输入谐波：减少对电网的污染，更高的电网适应能力
04
产品参数
EVR100-10000
基本参数
直流输出
交流输入
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | EVR100-10000 |
| 外形尺寸 | 240（宽）×85（高）×398（深） | |
| 模块净重 | 8Kg |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 额定输出功率 | 10kW |
| 额定输出电流 | 100A | |
| 输出电压范围 | 30VDC～100VDC | |
| 限流可调范围 | 10%~110%无级可调 | |
| 峰-峰值杂音 | ≤1% | |
| 电话衡重杂音 | 无要求 | |
| 稳压精度 | ≤±0.5% | |
| 均流 | ≤±5% | |
| 效率 | ≥95% |
交流输入
| 项目 | 参数指标 | |
|---|---|---|
| 交流输入特性 | 额定输入电压 | 三相 380Vac/480Vac |
| 输入电压范围 | 305Vac～530Vac（满载）, 305Vac～260Vac（线性降至半载） | |
| 输入电流 | ＜20A | |
| 频率 | 45Hz～65Hz | |
| 功率因数 PF | ≥0.99 | |
| 电流失真度 THD | ≤5% | |
| 输入保护 | 保险；防雷电路 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | -40℃～50℃正常工作；50℃~75℃降额输出 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95% | |
| 海拔 | 2500m满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 绝缘强度 |
输入对机壳能承受 50Hz 有效值 2500VAC 或等效 3535VDC 耐压 1 分钟 输入对输出能承受 50Hz 有效值 3000VAC 或等效 4242VDC 耐压 1 分钟 |
| MTBF | ＞120000 小时 | |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 输出正负保险保护 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及三个面板 LED 指示 | ||
展开全部参数
应用场景
新能源叉车
AGV
特种车辆
新能源叉车
