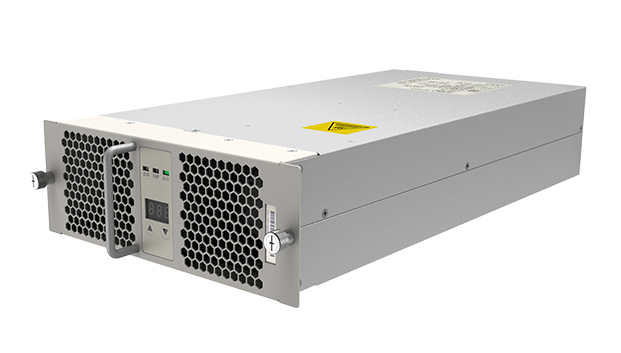

20kW 风冷DC/DC充电模块
EVC1000-20000B
EVC1000-20000B是英可瑞推出的DCDC转换模块，主要针对于储能，光储充一体化以及退役电池梯次利用等场景设计，产品具有宽输入电压范围、宽恒功率范围，宽工作温度范围，高可靠性,高效率，高功率因数，高功率密度，低噪音，低待机功耗等特点。
产品特点
高效节能高功率密度：功率密度高，节省空间
超高效率：峰值效率≥95%，节省充电运营成本
低待机功耗：模块具备超低待机功能，直接降低运营成本
01
性能优异宽恒功率范围：250V~1000V，覆盖所有主流电动汽车，满足快速充电需求
输出电压范围：200V-1000V,适用于各种电动汽车充电
协议兼容：兼容英可瑞及国网标准通信协议
02
安全可靠全灌胶工艺防护：采用全灌胶工艺设计，散热效果好，可靠性高，使用寿命长，并增强其防盐雾、防霉变等环境防护性能。
电池防反灌：内置输出电压泄放及防电池反灌保护电路
03
广泛适应环境适应：-40℃～75℃宽工作温度范围，满足严酷的工作环境
低输入谐波：更高的电网适应能力
04

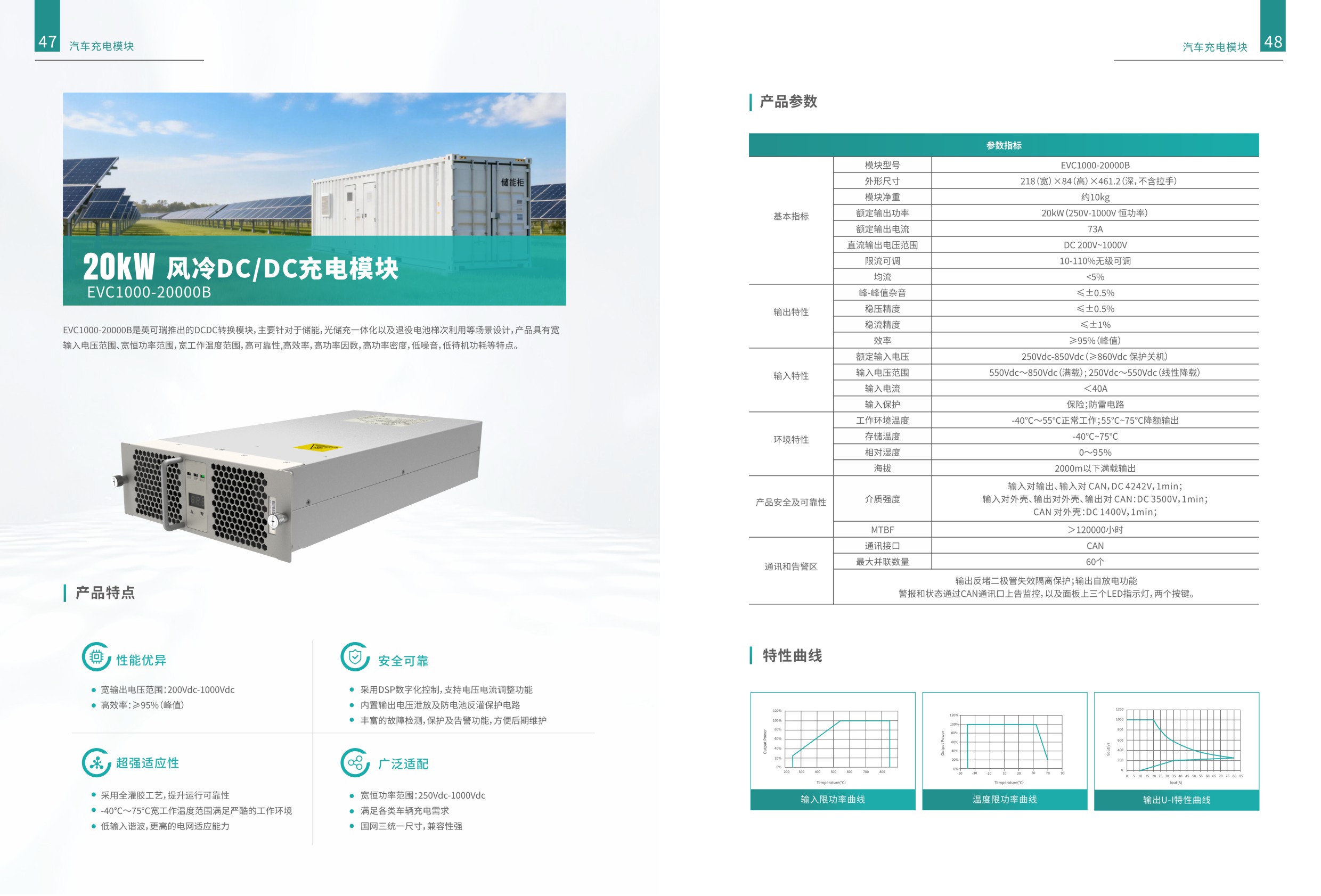

产品参数
EVC1000-20000B
基本参数
直流输出
直流输入
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | EVC1000-20000B |
| 外形尺寸 | 218（宽）×84（高）×461.2（深，不含拉手） | |
| 模块净重 | 约 10kg | |
| 额定输出功率 | 20kW（250V-1000V 恒功率） | |
| 模块类型 | DCDC | |
| 额定输出电流 | 73A | |
| 直流输出电压范围 | DC 200V~1000V | |
| 限流可调范围 | 10-110%无级可调 | |
| 均流 | <5% |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 峰-峰值杂音 | ≤±0.5% |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 效率 | ≥95%（峰值） |
直流输入
| 项目 | 参数指标 | |
|---|---|---|
| 直流输入特性 | 额定输入电压 | 250Vdc-850Vdc（≥860Vdc 保护关机） |
| 输入电压范围 | 550Vdc～850Vdc（满载）; 250Vdc～550Vdc（线性降载） | |
| 输入电流 | ＜40A | |
| 输入保护 | 保险；防雷电路 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | -40℃～55℃正常工作；55℃~75℃降额输出 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95% | |
| 海拔 | 2000m 以下满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 介质强度 |
输入对输出、输入对 CAN，DC 4242V，1min； 输入对外壳、输出对外壳、输出对 CAN：DC 3500V，1min； |
| MTBF | ＞120000 小时 | |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 输出反堵二极管失效隔离保护；具备输出放电功能，1s 内放电到 48V 以下 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯，两个按键 | ||
展开全部参数
应用场景

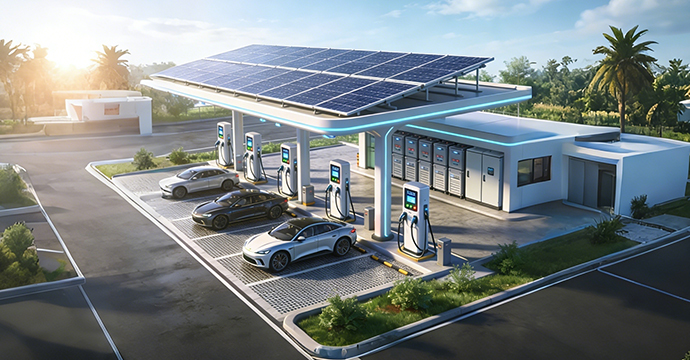

光储充充电站
储能系统
退役电池梯次利用
