20kW 风冷国网三统一尺寸充电模块
EVR1000-20000C
EVR1000-20000C是一款满足国网三统一标准的智能化AC/DC充电模块，拥有极小的体积与高功率密度，显著节省安装空间。 产品集高可靠性、高效率、高功率因数、低噪音与低待机功耗等突出优势于一体，能够满足各类电动汽车的充电需求.
产品特点
高效节能高功率密度：功率密度高，节省空间
超高效率：峰值效率≥95%，节省充电运营成本
低待机功耗：模块具备超低待机功能，直接降低运营成本
01
性能优异宽恒功率范围：250V~1000V，覆盖所有主流电动汽车，满足快速充电需求
输出电压范围：200V-1000V,适用于各种电动汽车充电
协议兼容：
02
安全可靠全灌胶工艺防护：采用全灌胶工艺设计，散热效果好，可靠性高，使用寿命长，并增强其防盐雾、防霉变等环境防护性能。
电池防反灌：内置输出电压泄放及防电池反灌保护电路
03
广泛适应环境适应：-40℃～75℃宽工作温度范围满足严酷的工作环境
低输入谐波：更高的电网适应能力
04
产品参数
EVR1000-20000C
基本参数
交流输入
直流输出
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | EVR1000-20000C |
| 额定输出功率 | 20kW | |
| 外形尺寸 |
248（宽）×84（高）×461.2（深，不含拉手） |
|
| 模块净重 | 约 10kg |
交流输入
| 项目 | 参数指标 | |
|---|---|---|
| 交流输入特性 | 额定输入电压 | 三相 380Vac～480Vac |
| 输入电压范围 | 320Vac～490Vac（满载）; 320Vac～270Vac（线性降至半载） | |
| 输入电流 | ≤40A | |
| 频率 | 45Hz～65Hz | |
| 功率因数 PF | ≥0.99 | |
| 电流失真度 THD | ≤5% | |
| 输入保护 | 保险；防雷电路 |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 额定输出电流 | 73A |
| 直流输出电压范围 | DC 200V~1000V （恒功率 250-500V，500-1000V） | |
| 限流可调范围 | 5%-110%无级可调 | |
| 峰-峰值杂音 | ≤±0.5% | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | ≥95%（峰值） |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | -40℃～55℃正常工作；55℃~70℃降额输出 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95% | |
| 海拔 | 2000m 以下满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 介质强度 |
输入对外壳、输出对外壳、输入对输出、输入对通讯、输出对通讯：DC 3500V，1min； 通讯对外壳：DC 1400V，1min； |
| MTBF | ＞120000 小时 | |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 输出反堵二极管失效隔离保护；具备输出放电功能 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯，两个按键 | ||
展开全部参数
应用场景
高速公路充电站

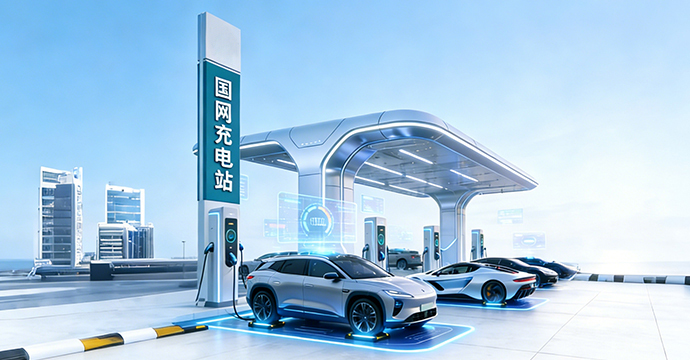

国网充电站

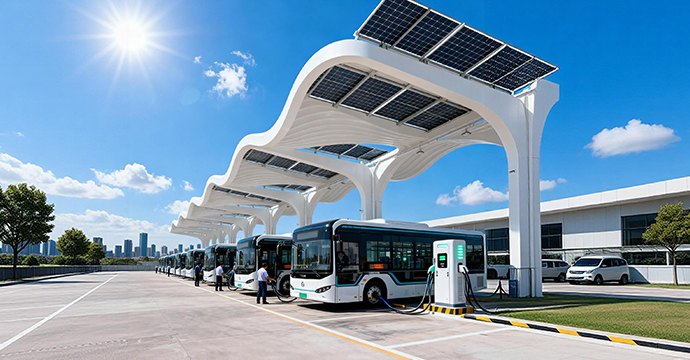

公交充电站
高速公路充电站
