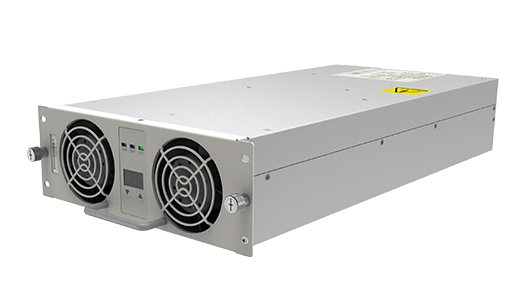

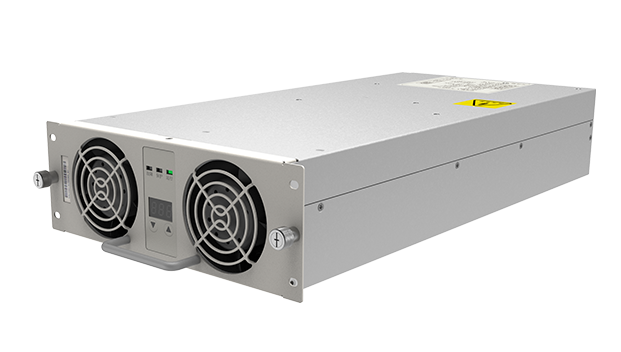

30kW 风冷AC/DC充电模块（国际版）

EVR1000-30000E

EVR1000-30000E是英可瑞推出的一款高效率，低噪音充电模块，产品具备超宽恒功率范围300Vdc-1000Vdc，宽工作温度围，高可靠性,高效率，高功率因数，高功率密度，低噪音，低待机功耗等突出优势，满足各类车辆充电需求，并且产品已通过CE、UL认证，满足欧美市场要求，可助力客户产品快速实现全球化布局。

产品特点

高效节能

高效率：峰值效率≥96.5% ，节省充电运营成本

高功率密度：功率密度高达，节省空间

低待机功耗：模块具备超低待机功能，降低运营成本

性能优异

宽恒功率范围：300V~1000V，覆盖所有主流电动汽车，满足快速充电需求

输出电压范围：150V-1000V,适用于各种电动汽车充电

兼容无忧：国网三统一尺寸，无缝对接，兼容性强

安全安靠

全灌胶工艺防护：采用全灌胶工艺设计，散热效果好，可靠性高，使用寿命长，并增强其防盐雾、防霉变等环境防护性能

电池防反灌：内置输出电压泄放及防电池反灌保护电路

认证齐全：CE、UL，满足欧美市场要求

广泛适应

环境适应：-40℃～75℃宽工作温度范围，满足严酷的工作环境

低输入谐波：更强的电网适应能力

产品参数

EVR1000-30000E

基本参数

直流输出

交流输入

环境工作

其它参数

基本参数

	项目	参数指标
基本参数	模块型号	EVR1000-30000E
	外形尺寸	248（宽）×86（高）×461.2（深，不含拉手）
	模块净重	约 15kg
	输出额定值	1000V@30A
	输出电压范围	150V~1000V（恒功率 300 V ~1000V,输出功率 30kW）
	输出电流范围	0A~100A (T≤55℃)

直流输出

	项目	参数指标
直流输出特性	峰-峰值杂音	≤1%
	稳压精度	≤±0.5%
	稳流精度	≤±1%
	均流	≤±5%
	效率	≥96.5%（峰值）

交流输入

	项目	参数指标
交流输入特性	额定输入电压	三相 380Vac/480Vac
	输入电压范围	320Vac～520Vac（满载）; 320Vac～270Vac（线性降至半载）
	输入电流	＜60A
	频率	45Hz～65Hz
	功率因数 PF	≥0.99
	电流失真度 THD	≤5%
	输入保护	保险；防雷电路

环境工作

	项目	参数指标
环境特性	工作环境温度	-40℃～55℃正常工作；55℃~75℃降额输出
	存储温度	-40℃～75℃
	相对湿度	0～95%
	海拔	2000m 以下满载输出

其它参数

	项目	参数指标
产品安全及可靠性	介质强度	输入对外壳、输出对外壳、输入对输出：DC 3535V，1min 输入对通讯、输出对通讯：DC 4300V，1min；通讯对外壳：DC 1400V，1min；
	MTBF	＞120000 小时
	安规	EN 61851-23:2014 EN IEC61851-1:2019 IEC 61851-1:2014 UL 2202:2022, CSA C22.2 No. 346：22 UL 1564:2015,CAN/CSA C22.2 NO. 107.2.01+GI1+GI2(R2021)
	EMC 标准	EN IEC 61000-6-2:2019 EN IEC 61000-6-4:2019 EN IEC 61851-21-2:2021
通讯和告警	通讯接口	CAN
通讯和告警	最大并联数量	60 个
输出反堵二极管失效隔离保护；具备输出放电功能；
警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯，两个按键。
