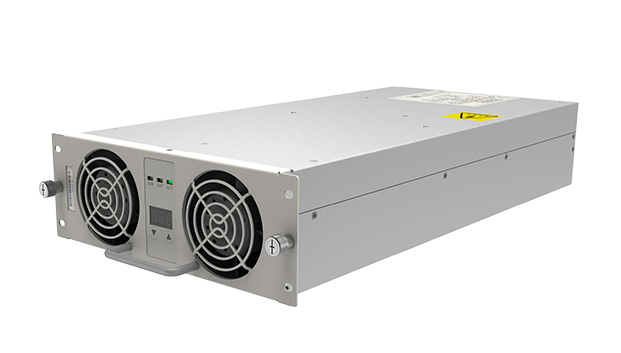

30kW 风冷DC/DC充电模块
EVC1000-30000C
是英可瑞推出的新款DCDC转换模块，主要针对于储能，光储充一体化以及退役电池梯次利用等场景设计，具有宽输入电压范围、宽恒功率范围，宽工作温度范围，高可靠性，高效率，高功率密度，低噪音，低待机功耗等突出优势，模块支持350-950V宽范围直流输入，峰值效率高达97.5%。
产品特点
高效节能高功率密度：功率密度高达，节省空间
超高效率：峰值效率≥97.5%，节省充电运营成本
低待机功耗：模块具备超低待机功能，直接降低运营成本
01
性能优异 宽恒功率范围：300V~1000V，满足快速充电需求
输出电压范围：200V-1000V, 适用于便携式充电桩、储能和移动补电等应用场景
兼容无忧：国网三统一尺寸，无缝对接，兼容性强
02
安全安靠全灌胶工艺防护：采用全灌胶工艺设计，散热效果好，可靠性高，使用寿命长，并增强其防盐雾、防霉变等环境防护性能
高频变压器隔离：确保双向变换模块高可靠性
支持能量双向流动：单模块集成 DC/DC 双向变换功能，潮流切换平滑无扰
03
广泛适应环境适应：-40℃～75℃宽工作温度范围，满足严酷的工作环境
低输入谐波：更高的电网适应能力
04
产品参数
EVC1000-30000C
基本参数
直流输出
直流输入
工作环境
其他参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | EVC1000-30000C |
| 外形尺寸 | 248（宽）×84（高）×461.2（深，不含拉手） | |
| 模块净重 | 约15kg | |
| 输出额定值 | 1000V@30A | |
| 输出电压范围 | 200V~1000V | |
| 恒功率 | 300V -1000V | |
| 输出电流范围 | 0A~100A (T≤55℃) |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 峰-峰值杂音 | ≤1% |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | ≥96.5%（峰值） |
直流输入
| 项目 | 参数指标 | |
|---|---|---|
| 直流输入特性 | 输入电压范围 |
550Vdc~950Vdc(满载)；350Vdc~550Vdc(线性降载) |
| 输入电流 | ＜60A | |
| 输入保护 | 保险；防雷电路 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | -40℃～55℃正常工作；55℃~75℃降额输出 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95% | |
| 海拔 | 2000m 满载输出 |
其他参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 介质强度 |
输入对外壳、输出对外壳、输入对输出：DC 3535V，1min 输入对通讯、 输出对通讯：DC 4300V，1min； 通讯对外壳：DC 1400V，1min； |
| MTBF | ＞120000 小时 | |
| 安规 | 符合 IEC61851 | |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 输出反堵二极管失效隔离保护；具备输出放电功能； | ||
| 警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯，两个按键 | ||
展开全部参数
应用场景
光储充充电站
储能充电站
退役电池梯次利用
