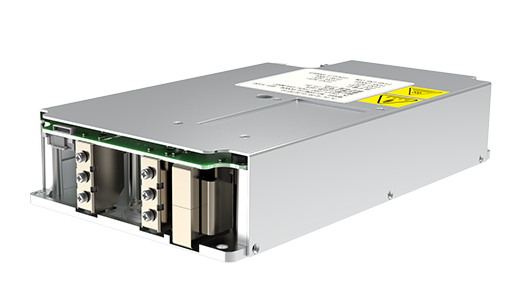

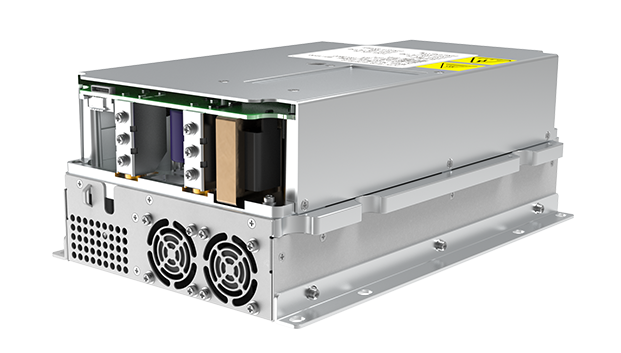

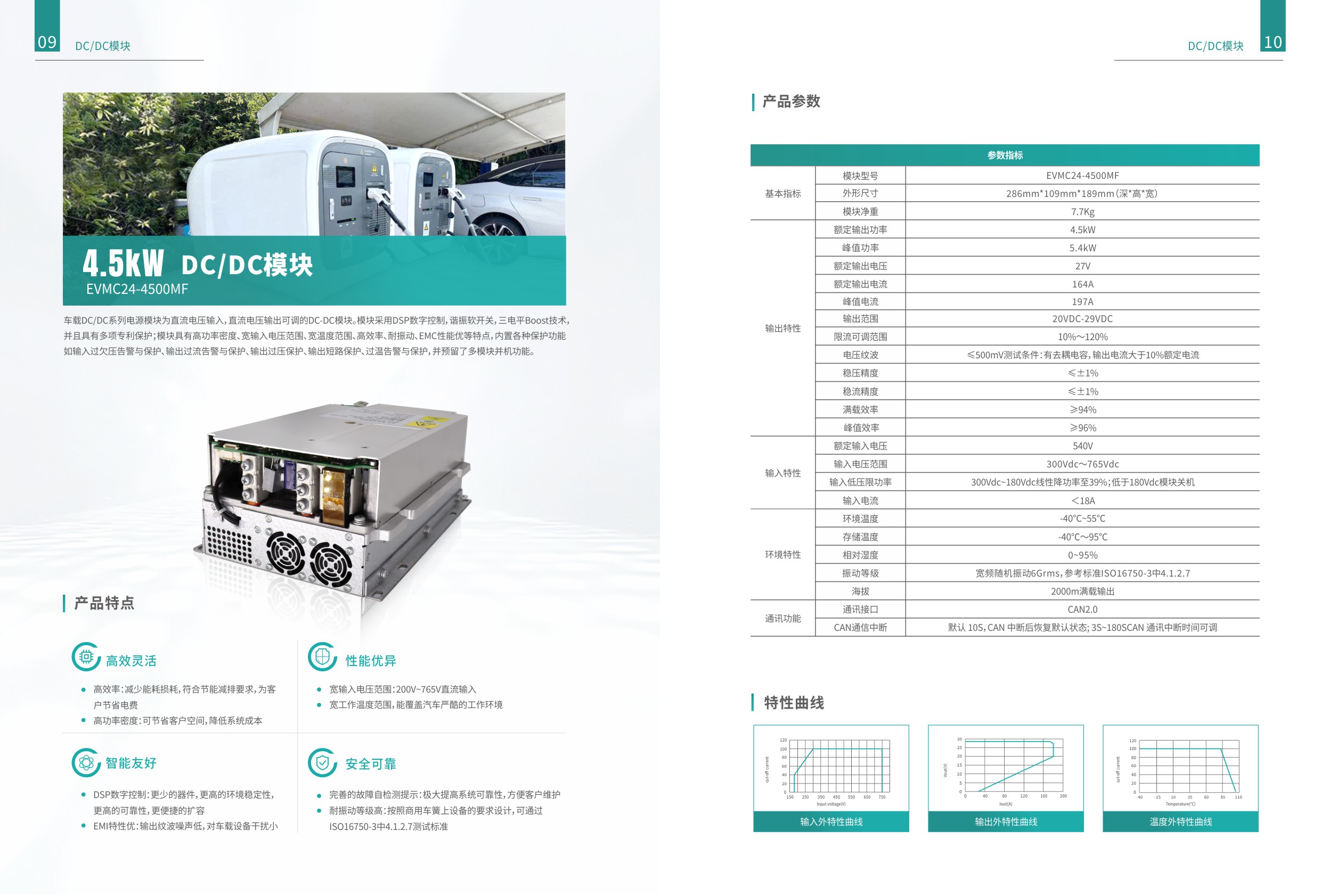

4.5kW 车载DCDC电源模块

EVMC24-4500MF

车载DC/DC系列电源模块为直流电压输入，直流电压输出可调的DC-DC模块。模块采用DSP数字控制，谐振软开关，三电平Boost技术，并且具有多项专利保护；模块具有高功率密度、宽输入电压范围、宽温度范围、高效率、耐振动、EMC性能优等特点，内置各种保护功能如输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温告警与保护，并预留了多模块并机功能。采用独立风道设计，散热效率高。

产品特点

高效节能

高效率：减少能耗损耗，符合节能减排要求，为客户节省电费

高功率密度：可节省客户空间，降低系统成本

性能优异

宽输入电压范围：能覆盖 200V~765V 直流输入，高压侧启动

EMI特性优：输出纹波噪声低，对车载设备干扰小

安全安靠

内置各种保护，完善的故障自检测提示：极大提高系统可靠性，丰富的故障检测，方便客户维护

DSP 数字控制：更少的器件，更高的环境稳定性，更高的可靠性，更便捷的扩容

广泛适应

环境适应：-40℃～75℃宽工作温度范围满足严酷的工作环境

耐振动等级高：按照商用车簧上设备的要求设计，可通过 ISO16750-3 中 4.1.2.7 测试标准

产品参数

EVMC24-4500MF

基本参数

直流输出

直流输入

工作环境

其它参数

基本参数

	项目	参数指标
基本参数	模块型号	EVMC24-4500MF
	外形尺寸	286109189mm（深高宽）
	模块净重	约7.7kg

直流输出

	项目	参数指标
直流输出特性	额定功率	4.5KW
	峰值功率	4.95kW
	额定电压	27V
	额定电流	164A
	峰值电流	180A
	恒流范围	20VDC~27.5VDC
	恒功率范围	27.5VDC~29VDC
	限流可调范围	10%~110%
	电压纹波	≤500mV测试条件：有去耦电容，输出电流大于10%额定电流
	稳压精度	≤±1%
	稳流精度	≤±1%
	满载效率	≥94%
	峰值效率	≥96%

直流输入

	项目	参数指标
高压直流输入	额定输入电压	540V
	输入电压范围	300Vdc～765Vdc
	输入低压限功率	300Vdc~180Vdc线性降功率至39%；低于180Vdc模块关机
	输入电流	＜18A
	待机损耗	＜5W
	启动方式	默认待机
低压直流输入	输入电压范围	9Vdc~32Vdc
	输入电流	＜2A
	输入保护	保险；输入防反接；EMC防护
	模块硬件使能信号P_Enable	低电平

工作环境

	项目	参数指标
环境特性	风冷散热	环境温度：-40℃~55℃
	防护等级	IP00
	存储温度	-40℃~95摄氏度
	相对湿度	0~95%
	振动等级	宽频随机振动6Grms，参考标准ISO16750-3中4.1.2.7
	海拔	≤2000m

其它参数

	项目	参数指标
产品安全及可靠性	绝缘强度	输入对输出能承受3535VDC耐压1分钟；输入对CAN能承受3535VDC耐压1分钟；
	绝缘电阻	CAN对机壳能承受707VDC耐压1分钟;输入对输出之间的绝缘电阻≥20MΩ 输入对CAN之间的绝缘电阻≥20MΩ CAN对机壳能承受707VDC≥600KΩ;
	安规要求	按照EN61800-5-1 2007要求设计
	电气间隙、爬电距离	GB/T24347-2009 ；IEC/EN61800-5-1( 电气间隙和爬电距离部分)
通讯和告警	通讯接口	CAN2.0
	通讯波特率	250K
	输入欠压保护	180V±5V
	输入欠压恢复	195V±5V
	输入过压保护	785V±5V
	输入过压恢复	770V±5V
	输出短路保护	短路时模块打嗝保护，故障排除后自恢复。
	输入防反接	有；反接不会损坏，
	限流温度特性	冷却板温度78℃时，功率线性减小，105℃为0
	过温保护	105℃
	CAN 通信中断	默认10S，CAN中断后恢复默认状态; 3S~180SCAN通讯中断时间可调
