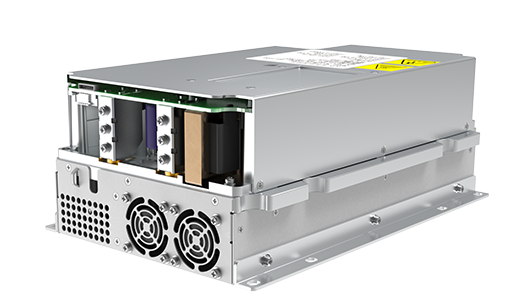

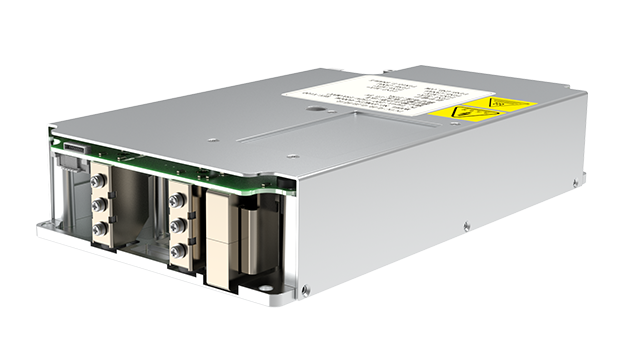

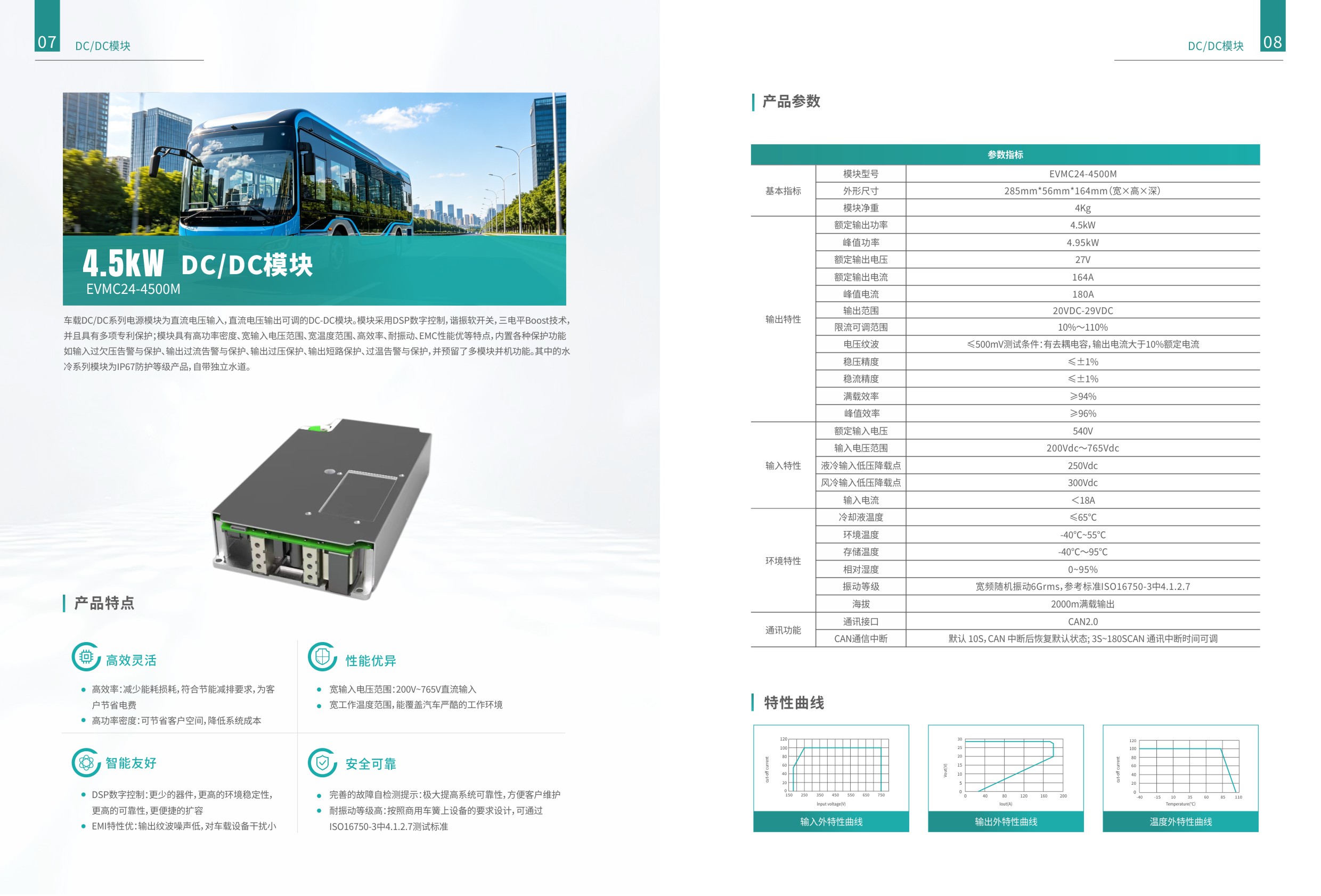

4.5kW 车载DCDC电源模块

EVMC24-4500M

4.5kW车载DC/DC系列电源模块为直流电压输入，直流电压输出可调的DC-DC模块。模块采用DSP数字控制，谐振软开关，三电平Boost技术，并且具有多项专利保护；模块具有高功率密度、宽输入电压范围、宽温度范围、高效率、耐振动、EMC性能优等特点，内置各种保护功能如输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温告警与保护，并预留了多模块并机功能。

产品特点

高效节能

高效率：减少能耗损耗，符合节能减排要求，为客户节省电费

高功率密度：可节省客户空间，降低系统成本

性能优异

宽输入电压范围：能覆盖 200V~800V 直流输入，高压侧启动

EMI特性优：输出纹波噪声低，对车载设备干扰小

安全安靠

内置各种保护，完善的故障自检测提示：极大提高系统可靠性，丰富的故障检测，方便客户维护

DSP 数字控制：更少的器件，更高的环境稳定性，更高的可靠性，更便捷的扩容

广泛适应

耐振动等级高：按照商用车簧上设备的要求设计，可通过 ISO16750-3 中 4.1.2.7 测试标准

宽工作温度范围，耐高冷却液温度：宽工作温度范围-40℃~90℃，冷却液温度不超过 65℃条件下可满载输出，能覆盖汽车严酷的工作环境

产品参数

EVMC24-4500M

基本参数

直流输出

直流输入

工作环境

其它参数

基本参数

	项目	参数指标
基本参数	模块型号	EVMC24-4500M
	外形尺寸	28556164（深高宽）
	模块净重	约4kg
	冷却液温度	低于 65℃

直流输出

	项目	参数指标
直流输出特性	额定输出功率	4.5KW
	峰值功率	4.95kW 持续时间不低于 6min
	额定输出电压	27.5V
	额定输出电流	164A
	输出电压范围	42VDC～58.5VDC；54VDC～58.5VDC 恒功率
	限流可调范围	10%~110%无极可调
	限流温度特性	冷却板温度87℃时，功率线性减小，100℃为0
	电压纹波峰-峰值	500mV 测试条件：有去耦电容，输出电流大于 10%额定电流
	稳压精度	≤±1%
	稳流精度	≤±1%
	效率	≥95% 半载以上
	峰值效率	≥96.5%

直流输入

	项目	参数指标
高压直流输入	额定输入电压	540V
	输入电压范围	300Vdc～800Vdc（满载） 180Vdc～300Vdc（线性降载）
	输入电流	＜20A
	启动方式	低压启动 (高压启动可选)
低压直流输入	输入电压范围	9Vdc~32Vdc
	输入电流	＜2A
	输入保护	保险；输入防反接；EMC防护

工作环境

	项目	参数指标
环境特性	工作环境温度	-40℃～85℃
	存储温度	-40℃～95℃
	相对湿度	0～95%
	振动等级	宽频随机振动 6Gr ms，参考标准 ISO1675 0-3 中 4.1.2.7
	海拔	2000 米满载输出

其它参数

	项目	参数指标
产品安全及可靠性	绝缘强度	输入对机壳能承受 2828VDC 耐压1分钟；输入对输出能承受 3540VDC 耐压1分钟；输出对外壳能承受 707VDC 耐压1分钟
	绝缘电阻	输入对地(机壳)之间的绝缘电阻>20MQ 输出对地(机壳)之间的绝缘电阻220MQ
	安规要求	按照 E N61800-5-1 2007 要求设计
通讯和告警	通讯接口	CAN2.0 125kbps
	模块上电状态	默认开机
	输入欠压保护	输入欠压保护点：180V±5V；输入欠压恢复 195V±5V。
	输入过压保护	输入过压保护点： 770V±5V；输入过压恢复 755V±5V。
	过温保护	冷却板温度高于 90℃保护关机，低于 75℃，自恢复。腔体内部温度超过 125℃，过温保护，可自恢复。
	输出限流及告警	当模块输出电流到达限流值时，以限流值输出，可长期带载工作，并上报告警，若功率超过额定功率，持续时间不低于 6min。
	输出短路保护	输出过流或短路时模块打嗝保护，故障排除后自恢复。
	输出过压保护	过压点 34.5Vdc±0.5V，过压后关机锁死并告警，故障排除后需要人工恢复。
	输出欠压告警	输出电压的欠压点为 18Vdc±0.5V，欠压保护只告警不关机。
	内部故障保护	直流母线欠压、过压、内部 SCI 通讯中断、模块 EEPROM 读写异常等。
	CAN 通信中断	CAN 通讯中断，2min 以内报通讯故障，2min 以上模块关机。
