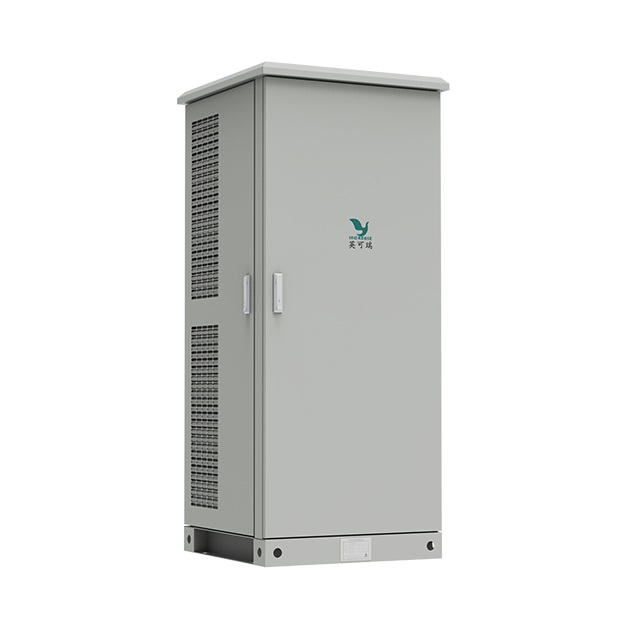

U750-G系列直流照明智能调光配电柜

U750-G系列直流照明智能调光配电柜是交流三相380V额定电压输入，直流750V额定电压输出，具备基于曼彻斯特编码直流载波调光功能的智能照明配电柜产品。该系列配电柜产品按照GB/T 3797-2016和GB/T 7251.8-2020标准研制，适用于各类规模化照明场景（如长隧道、高速公路等），并具备照明区域调光、全照明区域场景调光和传感器控制照明调光等多种智能调光功能。

产品特点

高效节能

集中转换供电：将分散的驱灯具驱动电源交直流转换单元集成到配电柜，提升10%整体供电效率

高效电能转换：采用第三代半导体碳化硅整流模块，交直流电能转换峰值效率≥96%

照明功率控制：具备多样化的照明智能调光功能，实现按需照明，最大降低50%照明能耗

安全供电

浮地供电：通过整流模块的电磁隔离单元，输出浮地直流电压，单极触电无风险、单极接地不漏电

绝缘检测：具备直流母线和各支路的绝缘状态检测功能，全面监测供电电缆的绝缘状态

智能监控

配电监控：配电柜具备全面的用电量统计、整流模块状态监测与控制、输出支路状态监测与控制和内部故障告警监测等智能配电功能

照明监控：配电柜具备照明供电支路监测与控制和多样化的智能调光功能

高可靠性

环境适应：密闭设计，防尘防盐雾，轻松应对多种恶劣环境

快速更换：整流模块支持故障热插拔更换，单模块故障不影响供电，支路控制控制模块支持故障插拔更换，单模块故障不影响其它支路供电

产品参数

U750-G系列

基本参数

配电参数

照明参数

其它参数

基本参数

	项目	参数指标
基本参数	产品型号	U750-G系列
	冷却方式	调速风冷
	安装方式	落地安装，可定制电缆上/下进出方式
	柜体尺寸	800×800×2000mm（宽×高×深）或用户指定尺寸
	防护等级	IP55
	环境温度	-20~55℃
	制造标准	GB/T 3797-2016、GB/T 7251.1-2020

配电参数

	项目	参数指标
配电参数	输入电压	额定AC380V±20%
	输出电压	额定DC750V，600~1000V可调
	额定输出	20~100kW，更高功率可定制
	输出支路	4~16可控支路，更多支路可定制
	支路功率	单支路最高30kW，更高功率可定制
	绝缘监测	直流母线绝缘状态监测、直流支路绝缘状态监测

照明参数

	项目	参数指标
照明参数	调光技术	基于曼彻斯特编码的5Hz直流电力载波调光
	调光方式	区域灯具调光
	调光策略	区域-时控调光、区域-传感器联动调光等

其它参数

	项目	参数指标
其它参数	监控信息	用电量统计、调光策略及状态交互、故障告警信息交互
其它参数	远程通信	MODBUS-RTU（RS-485）、MODBUS-TCP（以太网）

展开全部参数

应用场景

市政道路

公路隧道照明
