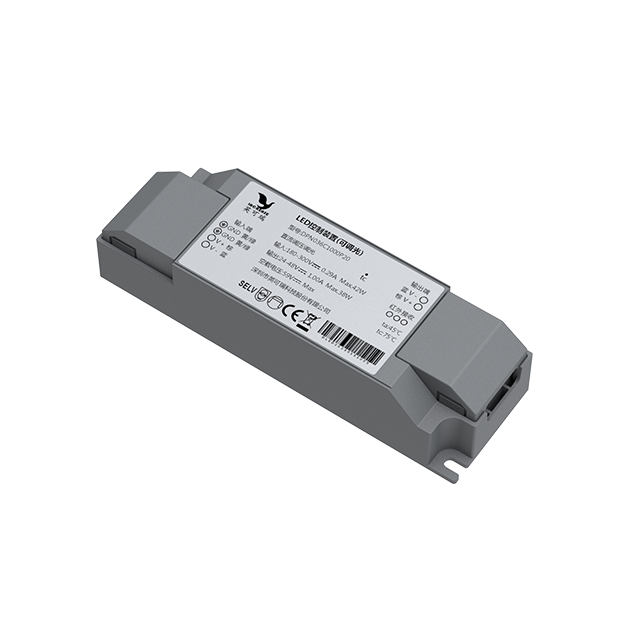

DPN系列 直流载波调光驱动电源
DPN系列直流载波调光驱动电源是直流200~450V宽范围电压输入，隔离低压直流恒定电流输出，具备识别曼彻斯特编码直流载波调光信号的可调光驱动电源系列产品。该系列驱动电源产品遵循GB/T 17743-2021、GB/T 19510.1-2023和GB/T 19510.213-2023标准认证与生产，适用于各类规模化照明场景（如地铁站、车辆段、办公建筑等）。
产品特点
友好输入宽范围输入：支持直流200V~450V超宽范围输入，同时支持DC220V和DC375V两种额定电压
交流短期输入：支持交流220V短期测试性输入，驱动电源寿命无影响
01
调光技术直流载波调光：支持基于曼彻斯特编码的直流5Hz载波调光，万次测试调光成功率为100%
高分辨率亮度调整：支持照明亮度0%~亮度100%调整，分辨率为1%
02
产品参数
DPN系列
基本参数
电气参数
照明参数
其它参数
DPN系列直流驱动电源选型表
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 产品型号 | DPN系列 |
| 冷却方式 | 自然冷却 | |
| 安装方式 | 面板固定安装 | |
| 装置尺寸 | 140×43×30mm（长×宽×高） | |
| 防护等级 | IP20 | |
| 环境温度 | -40~75℃ | |
| 制造标准 |
GB/T 17743-2021、GB/T 19510.1-2023、 |
电气参数
| 项目 | 参数指标 | |
|---|---|---|
| 电气参数 | 输入电压 | DC200~450V |
| 输出电压 | 24~48V | |
| 额定输出 | 5~45W |
照明参数
| 项目 | 参数指标 | |
|---|---|---|
| 照明参数 | 调光技术 | 基于曼彻斯特编码的5Hz直流电力载波调光 |
| 调光方式 | 支持地址调光、区域调光等调光方式 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 其它参数 | 质保条款 | 24个月 |
DPN系列直流驱动电源选型表
| 序号 | 型号 | 输出电压VDC | 输出电流mA | 最大输出功率W |
| 1 | DPN036C0120P20 | 24~48 | 120 | 4.5 |
| 2 | DPN036C0140P20 | 24~48 | 140 | 5.0 |
| 3 | DPN036C0170P20 | 24~48 | 170 | 6.2 |
| 4 | DPN036C0200P20 | 24~48 | 200 | 7.2 |
| 5 | DPN036C0220P20 | 24~48 | 220 | 8.0 |
| 6 | DPN036C0240P20 | 24~48 | 240 | 8.7 |
| 7 | DPN036C0260P20 | 24~48 | 260 | 9.4 |
| 8 | DPN036C0280P20 | 24~48 | 280 | 10.1 |
| 9 | DPN036C0310P20 | 24~48 | 310 | 11.2 |
| 10 | DPN036C0340P20 | 24~48 | 340 | 12.2 |
| 11 | DPN036C0360P20 | 24~48 | 360 | 13.0 |
| 12 | DPN036C0400P20 | 24~48 | 400 | 14.4 |
| 13 | DPN036C0420P20 | 24~48 | 420 | 15.1 |
| 14 | DPN036C0440P20 | 24~48 | 440 | 15.8 |
| 15 | DPN036C0460P20 | 24~48 | 460 | 16.6 |
| 16 | DPN036C0500P20 | 24~48 | 500 | 18.0 |
| 17 | DPN036C0520P20 | 24~48 | 520 | 18.7 |
| 18 | DPN036C0540P20 | 24~48 | 540 | 19.4 |
| 19 | DPN036C0560P20 | 24~48 | 560 | 20.2 |
| 20 | DPN036C0580P20 | 24~48 | 580 | 20.9 |
| 21 | DPN036C0620P20 | 24~48 | 620 | 22.3 |
| 22 | DPN036C0650P20 | 24~48 | 650 | 23.4 |
| 23 | DPN036C0700P20 | 24~48 | 700 | 25.2 |
| 24 | DPN036C0750P20 | 24~48 | 750 | 27.0 |
| 25 | DPN036C0800P20 | 24~48 | 800 | 28.8 |
| 26 | DPN036C0850P20 | 24~48 | 850 | 30.6 |
| 27 | DPN036C0900P20 | 24~48 | 900 | 32.4 |
| 28 | DPN036C0950P20 | 24~48 | 950 | 34.2 |
| 29 | DPN036C1000P20 | 24~48 | 1000 | 36.0 |
| 30 | DPN036C1050P20 | 24~48 | 1050 | 37.8 |
| 31 | DPN036C1100P20 | 24~48 | 1100 | 39.6 |
| 32 | DPN036C1130P20 | 24~48 | 1130 | 40.7 |
| 33 | DPN036C1150P20 | 24~48 | 1150 | 41.4 |
| 34 | DPN036C1180P20 | 24~48 | 1180 | 42.5 |
| 35 | DPN036C1200P20 | 24~48 | 1200 | 43.2 |
| 36 | DPN036C1250P20 | 24~48 | 1250 | 45.0 |
展开全部参数
应用场景
地铁站
车辆段
办公建筑照明
