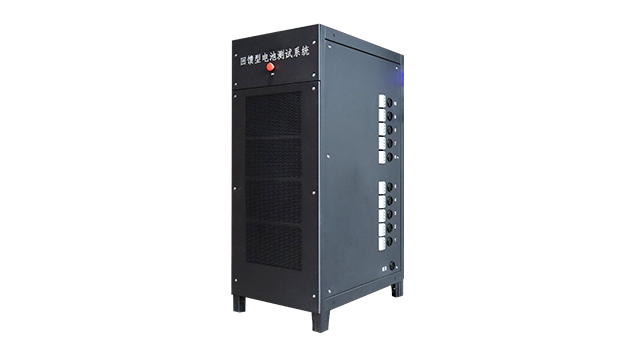

回馈型电池测试系统
BTR-B10-150K
回馈型电池测试系统BTR-B10-150K是一款专门用于电池PACK老化测试的专业设备，具备10CH测试通道，支持工步模拟测试、电池容量测试、动静态SOC测试、充放电特性测试等功能。
产品特点
高效稳定能量回馈峰值效率94%
DSP+CPLD高效稳定的控制算法
01
安全可靠具备多重多级软硬件保护
电池与电网高频隔离，提高系统抗干扰能力
02
灵活配置1-10CH测试通道，按需配置，方便灵活
主功率模块化设计，安装便捷，维护性高
03
智能友好快速动态响应：功率响应速度<10ms
支持恒功率、恒流、恒压控制
04
产品参数
BTR-B10-150K
基本参数
交流参数
电池参数
上位机参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 型号 | BTR-B10-150K |
| 通道数 | 1-10CH 按需配置 | |
| 峰值转换效率 | 94%max | |
| 尺寸（宽×高×深） | 600×1500×900 mm | |
| 系统重量 |
＜165kg（不含主功率模块） |
|
| 噪声 | ＜65dB | |
| 防护等级 | IP20 | |
| 允许环境温度 | -40~75℃，50ºC以上输出功率降额 | |
| 冷却方式 | 风冷 | |
| 通讯接口 | RS485、CAN、TCP | |
| 通道特点 | 通道单点独立，并网运行 |
交流参数
| 项目 | 参数指标 | |
|---|---|---|
| 交流参数 | 额定交流功率 | 150kVA |
| 接线方式 | 三相三线 | |
| 最大交流功率 | 150kVA | |
| 允许电网电压 | 380/400Vac ±20% | |
| 允许电网频率 | 50/60Hz ±5% | |
| 总电流谐波畸变率 | ＜5% | |
| 功率因数 | ≥99% |
电池参数
| 项目 | 参数指标 | |
|---|---|---|
| 电池参数 | 充放电电压范围 | 40~300Vdc |
| 充放电电流范围 | 0-120A | |
| 电压稳压精度 | ≤±0.5% | |
| 电流稳流精度 | ≤±2% | |
| 电流响应时间 | ＜10ms （10%~90% F.S） | |
| 电流切换时间 | ＜100ms （﹣90%~90% F.S） |
上位机参数
| 项目 | 参数指标 | |
|---|---|---|
| 上位机参数 | 支持电池类型 | 铅酸 、锂电 |
| 充放电模式 | 恒电压、恒电流、恒功率 | |
| 数据显示 | 电压、电流、功率、容量等 | |
| 电压电流参数设定 | 100mV 100mA | |
| 数据导出格式 | EXCEL |
展开全部参数
应用场景

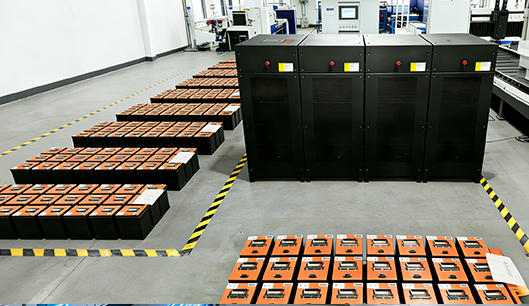

湖南英可瑞电池检测厂区
