15KW 电梯储能双向DC-DC电源模块
EER300120S
15KW双向高频隔离DC-DC电源模块，专用于电梯储能回馈装置系统，电池侧工作电压范围30～300Vdc，支持接入不同规格锂电池和超级电容，支持电池反接保护、过流保护、过压保护、过温保护、短路保护等功能。
产品特点
高效稳定模块峰值效率96.5%
电池在线，零功耗待机
DSP+CPLD高效稳定的控制算法
01
安全可靠具备多重多级软硬件保护
模块高频隔离，有效阻断高低压侧间故障风险
02
设计灵活模块化设计，后期可维护性高
支持一路常开，一路常闭干接点
03
适应广泛支持电池宽输入电压范围30-300Vdc
支持-40~60℃的温度工作范围
智能适应电梯功率匹配
支持一路12Vdc外部供电电源
04
产品参数
EER300120S
基本参数
直流母线侧特性
电池侧特性
环境特性
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | EER300120S |
| 外形尺寸 | 220mm*84mm*400mm（宽*高*深） | |
| 模块净重 | ＜8.5kg | |
| 冷却方式 | 智能调速、强制风冷 |
直流母线侧特性
| 项目 | 参数指标 | |
|---|---|---|
| 直流母线侧特性 | 电压范围 | 350-850Vdc |
| 额定电压 | 750Vdc | |
| 最大电流 | 23A Max(母线电压350-600Vdc，母线电流线性限流) |
电池侧特性
| 项目 | 参数指标 | |
|---|---|---|
| 电池侧特性 | 额定功率 | 15KW |
| 电压范围 | 40-300Vdc | |
| 额定电压 | 150Vdc | |
| 最大电流 | 120A Max | |
| 稳流精度 | ≤±1% | |
| 电流纹波 | ≤3% | |
| 稳压精度 | ≤±0.5% | |
| 电压纹波 | ≤1% | |
| 软起动时间 | 3s≤ t ≤8s |
环境特性
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作温度 | -40~60ºC，50ºC以上输出功率降额 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95% | |
| 海拔高度 | ≤2000m，2000m以上输出功率降额 |
展开全部参数
应用场景

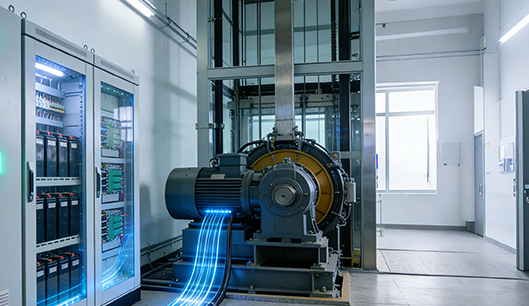

电梯节能装置系统
