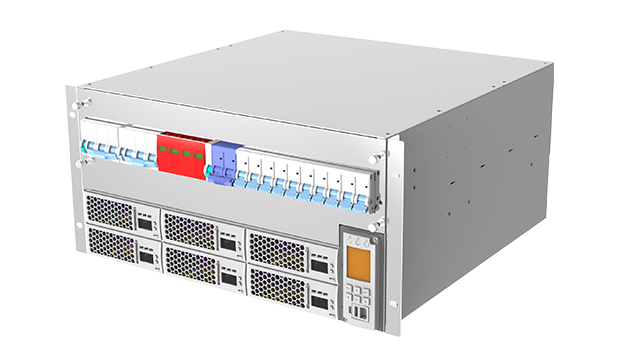

48VDC 通讯插框

INC-TP48-300/3000（监控SA50）

TP48-300/3000嵌入式插框型电源系统是公司集多年经验和全新平台产品集成开发的小型电源系统。能够满足通信3G/4G，FFTx，数据通信设备，传送设备,接入设备等通信网络能源需求，能够满足户外型电源设备，电力直流屏，电力壁挂通信设备供电小电源系统集成使用，而专门设计的高可靠性，高功率密度，高效率，高性能，超小尺寸全数字化通信电源系统。

产品特点

高效节能

模块效率高,谐振软开关技术,节能减排,节省电费支出

整流模块具有休眠功能,提高运行效率

具备风机智能调速功能,降低损耗并延长风机使用寿命

整流模块功率密度高,节省空间,降低成本

安全可靠

宽电压输入范围147~518VAC，电网适应性强

超宽工作温度范围-40~+75°C(45°C以上降额)

全方位防雷设计,提升系统防雷能力

低输入谐波，减少对电网的污染,更高的电网适应能力

快速部署

标准19英寸嵌入式安装设计

低噪音设计,满足各种场景建设

模块热插拔,方便使用,减少维护费用,方便扩容

前后面维护设计,安装灵活,适用于室内机房/户外机柜

智能友好

DSP数字控制：高稳定性,高可靠性,扩容便捷

通信借口多样：具有RS232/RS485接口、USB、网口等通信接口

完善的电池管理功能：有效延长电池的使用寿命

采用128x160彩色液晶显示器，6键式操作，人机界面友好

产品参数

INC-TP48-300/3000（监控SA50）

基本参数

交流配电

直流配电

系统参数

基本参数

	项目	参数指标
基本参数	模块型号	TP48-300/3000
	外形尺寸	482.6mm（宽）×221.7mm（深）×448mm（高）
	模块净重	36KG

交流配电

	项目	参数指标
交流配电	交流输入方式	三相五线（双路）
	交流输入电压范围	额定380VAC,147VAC~518VAC
	交流输入空开	50A/3P，两路手动切换

直流配电

	项目	参数指标
直流配电	直流输出电压	42VAC~58VAC
	直流输出容量	300A
	直流输出负载配电	63A/1P断路器4路；32A/1P断路器4路； 16A/1P断路器2路，带一次、二次下电保护
	直流输出电池配电	63A/2P断路器1路；带电池下电保护

系统参数

	项目	参数指标
系统参数	输入电压范围	147VAC~518VAC；147VAC~304VAC（降额）
	输入频率范围	45Hz~65Hz
	功率因素PF	≥0.99
	输入电流谐波成分	≤5%
	效率	满载≥92.5%；半载≥93%
	输出电压范围	42VDC～58VDC
	峰-峰值杂音电压	≤±0.5%
	均流不平衡度	≤±5%
