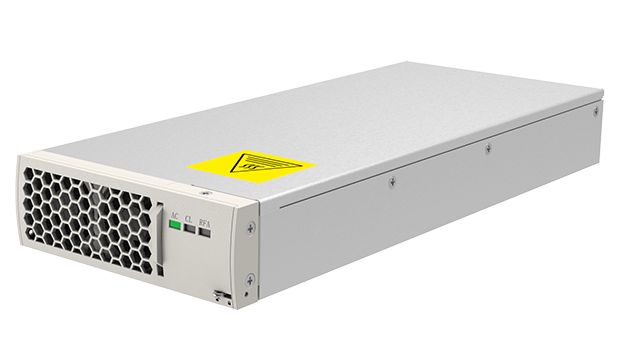

3kW 通信电源模块
TR48-3000
TR48-3000系列高频开关整流模块为交流电压输入，直流电压输出可调的ACDC模块。模块采用DSP数字控制，谐振软开关，有源PFC技术，并且具有多项专利保护；模块具有功率密度高，功率因数高，谐波小，效率高等特点，具备多模块可并联性能。
产品特点
高效节能高效率：减少能耗损耗，符合节能减排要求，为客户节省电费
高功率密度：可节省客户空间，降低系统成本
01
性能优异DSP数字控制：更少的器件，更高的环境稳定性，更高的可靠性，更便捷的扩容
02
安全安靠宽工作温度范围：满足大多数严酷的工作环境
输入抗高压冲击功能：极大提高系统可靠性
完善的故障自检测提示
03
广泛适应低输入谐波：减少对电网的污染，更强的电网适应能力
宽工作温度范围 ：宽工作温度范围满足大多数严酷的工作环境
04
产品参数
TR48‐3000
基本参数
输出特性
输入特性
保护特性
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | TR48‐3000 |
| 外形尺寸 | 125（宽）×41（高）×303（深） | |
| 模块净重 | 约 2kg | |
| 额定输出功率 | 3kW | |
| 额定输出电流 | 50A | |
| 直流输出电压范围 | DC 42V~58.5V | |
| 限流可调范围 | 10‐110%无级可调 |
输出特性
| 项目 | 参数指标 | |
|---|---|---|
| 输出特性 | 峰‐峰值杂音 | ≤200mV |
| 稳压精度 | ≤±0.5% | |
| 均流不平衡度 | ≤±5% | |
| 效率 | 满载时≥92% ；半载时≥92.5% | |
| 短路 | 输出限流工作，故障消除后，可自动恢复 | |
| 过流 | 模块内部过流关机，故障消除后，可自动恢复 | |
| 过压 | 自动关机锁死，故障消除后，模块重上电或复位 |
输入特性
| 项目 | 参数指标 | |
|---|---|---|
| 输入特性 |
额定输入电压 | 220VAC//220VDC;110VAC//110VDC（半载） |
| 输入电压范围 |
176VAC～300VAC（满载）;176VAC～85VAC（降载） 176VDC～400VDC（满载）;176VDC～85VDC（降载） |
|
| 输入电流 | ＜63A | |
| 频率 | 45Hz～65Hz | |
| 电网调整率 |
≤±0.1% |
|
| 启动冲击电流 |
输入冲击电流峰值小于额定输入电压条件最大稳态输入电 |
|
|
功率因 |
满载 ≥0.99 70%负载≥0.99 50%负载≥0.98 30%负载≥0.97 |
|
|
电流失真度 |
满载≤5% 70%负载≤5% 50%负载≤5% 30%负载≤10% |
保护特性
| 项目 | 参数指标 | |
|---|---|---|
| 保护特性 | 输入保护 | 保险；防雷电路 |
| 输入欠压保护点 | 255V±5V | |
| 输入欠压恢复点 | 270V±5V | |
| 输入过压保护点 | 525V±5V | |
| 输入过压恢复点 | 510V±5V | |
| 输出过压保护点 | 301V±6V | |
| 短路保护 | 模块具有输出过流和短路自动保护功能，过流或者短路故障排除后能自动恢复正常工作。 | |
| 过温保护 | 80℃±5℃过温保护， 70℃±5℃过温恢复 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | ‐40℃～45℃正常工作；45℃~75℃线性降载到 0 |
| 存储温度 | ‐40℃～75℃ | |
| 相对湿度 | 5%～95% | |
| 海拔 | 2000m 以下满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 介质强度 |
输入对外壳、输入对输出、输入对通讯：DC 3500V，1min； 输出对外壳，输出对通讯: DC 2100V，1min；对外壳：DC |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 输出反堵二极管失效隔离保护；具备输出放电功能 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯，两个按键 | ||
展开全部参数
应用场景
数据中心
通信基站
户外型电源设备
通信基站
