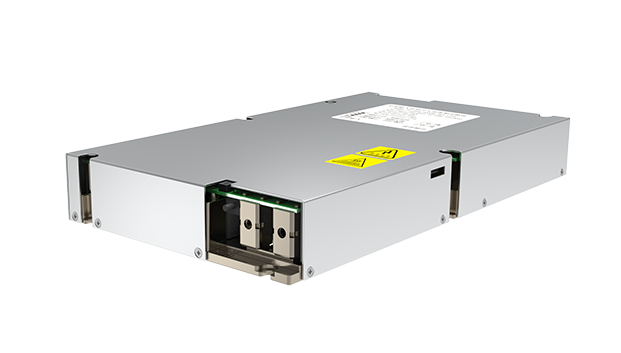

6kW 激光电源模块
LR48-6000MT
LR48-6000MT模块为三相交流输入（带有源PFC）直流输出的恒功率6kW开关电源模块。模块采用DSP数字控制,谐振软开关,三相维也纳 PFC 技术;模块具有高功率密度、宽输入电压范围、宽温度范围、高效率、EMC性能优等特点,内置各种保护功能如输入过欠压告警与保护、输出过流告警与保护、输出过压保护、输出短路保护、过温告警与保护,并预留了多模块并机功能。
产品特点
高效节能高效率:减少能耗损耗,符合节能减排要求,为客户节省电费
高功率密度:可节省客户空间,降低系统成本
01
安全可靠极大提高系统可靠性，丰富的故障检测,方便客户维护
丰富的外部控制接口:外部干结点控制开关机、告警I0信号上报、外部模拟信号调压&调流、隔离辅助电源等
02
性能优异宽输入/输出电压范围:适合绝大多数不同输入/输出电压场合合
宽输出电压范围:能覆盖更多样的激光器类型
宽工作温度范围-40°C~85°C,能覆盖严酷的工作环境
03
智能友好DSP数字控制:更少的器件,更高的环境稳定性，更高的可靠性，更便捷的扩容
EMI特性优:输出纹波噪声低,对激光设备干扰
04
产品参数
LR48-6000MT
基本参数
输出特性
输入特性
安全保护
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | LR48-6000MT |
| 外形尺寸 | 200mm（宽）×48mm（深）×350mm（高） | |
| 模块净重 | 5.4KG |
输出特性
| 项目 | 参数指标 | |
|---|---|---|
| 输出特性 | 额定输出功率 | 6kW |
| 额定输出电压 | 54V | |
| 额定输出电流 | 100A | |
| 输出电压范围 | 40VDC~60VDC | |
| 限流可调范围 | 10%~125%无极可调 | |
| 输出电压微调范围 | ±3V | |
| 峰-峰值杂音 | ≤500mV（10uF+0.1uF纹波夹子测试，示波器带宽限制为20MHz） | |
| 稳压精度 | ≤±1% | |
| 稳流精度 | ≤±1% | |
| 效率 | >94%（满载）；>95%（峰值） | |
| 动态响应 过冲幅度 | <5%（25%~50%~25%或50%~75%~50%负载变化） | |
| 输出上升时间 | <100ms（输出电压从10%上升至90%） | |
| 开机输出延时 | <8s | |
| 均流 | ≤±5%（满载） |
输入特性
| 项目 | 参数指标 | |
|---|---|---|
| 输入特性 | 额定输入电压 | 380VAC |
| 输入电压范围 | 305VAC~530VAC（满载）；260VAC~305VAC（降载） | |
| 输入电流 | <15A | |
| 频率 | 45Hz~65Hz | |
| 功率因数PF | ≥0.99 | |
| 电流失真度THD | ≤5% | |
| 输入保护 | 保险；防雷电路 |
安全保护
| 项目 | 参数指标 | |
|---|---|---|
| 安全保护 | 短路 | 保护关机，故障消失后恢复输出 |
| 过电流 | 保护关机，故障消失后恢复输出 | |
| 过电压 | 过电压后模块关机并告警，并自动锁死，故障排除后需要人工恢复正常 | |
| 过温度 | 温度超过保护点时，能自动降额输出；当温度下降到保护点后，能自动恢复正常输出 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度（底板温度） | -40℃~60℃满载工作；60℃~85℃降额输出；（-40℃~-20℃性能指标不要求） |
| 存储温度 | -40℃~75℃ | |
| 相对湿度 | 0~95% | |
| 海拔 | 2000m满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
|
产品安全及可靠性 |
绝缘强度 |
输入对机壳能承受50Hz有效值2500VAC或等效3535VDC耐压1分钟 |
| MTBF | >100000小时 | |
|
通讯和告警区 |
通讯接口 | CAN |
|
控制及告警 |
输出电压微调 | 1个 |
| 遥控开关 | 1个（开/关机控制） | |
| IO告警信号 | 2个（输入告警、输出告警） | |
| 模拟控制信号 | 2个（模拟信号调节输出电压/电流） |
展开全部参数
应用场景
激光设备
射频功率源
激光设备
医疗设备
