UPS电源模块

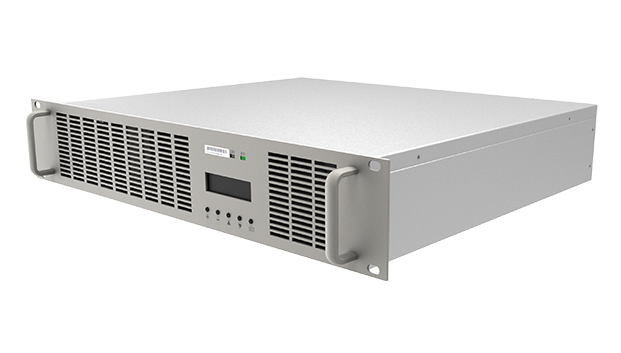

DU5000H

DU系列在线式电力用高频UPS是针对中国电力的发展需求而设计的电源产品，具有双变换在线、零转换功能。UPS不单独配后备电池，共用电力直流操作电源系统的电池。UPS的直流输入与交流（输入和输出）完全电气隔离，满足电力行业相关要求；UPS内置CPU，自带独立LCD显示。

产品特点

待机零功耗

在输入交流在线式工作时，直流端的DC/DC变换器处于关机状态；在输入交流异常时，直流端的DC/DC变换器迅速开启，实现交流与直流供电的零切换的同时，有效降低了直流端的待机损耗

安全可靠

与逆变器的两路输入不同，DU系列UPS有一路电池，两路交流，共三路输入，只要有一路电压正常，即可保证输出端不断电，大幅度提高供电可靠性

性能优异

完成逆变器基本功能的前提下，增加一路交流输入，通过整流再逆变的过程，形成高精度的标准220V正弦波输出

零秒切换

主交流输入与电池切换可实现0ms转换，完全没有断电时间

产品参数

3KVA UPS电源模块

5KVA UPS电源模块

基本参数

输入特性

输出特性

其它参数

基本参数

输入特性

输出特性

其它参数

基本参数

	项目	参数指标
基本参数	模块型号	DU3000H
	最大并联模块数量（并机版）	16个（允许分相）
	模块额定输出功率	3KVA

输入特性

	项目	参数指标
直流输入	额定电压（VDC）	220VDC/110VDC
直流输入	电压允许范围（VDC）	198～260/84～143
交流输入	交流输入电压（VAC）	220VAC±20%
	交流输入频率（Hz）	40~70Hz
	效率	≥92%
	功率因数	≥0.99
旁入输入	交流输入电压（VAC）	220VAC±15%
旁入输入	交流输入频率（Hz）	45~65Hz

输出特性

	项目	参数指标
切换时间	逆变输出到旁路	≤4mS
切换时间	交流＜＝＞直流	0mS
交流输出	额定电压（VAC）	220VAC
	额定频率（Hz）	50Hz
	功率因数	0.8滞后
	负载调整率	＜2.0%
	频率精度	＜0.1%
	峰值因数	3：1
	波形失真度	阻性满载＜3%，非线形满载＜5%
	并联不均流度	＜5%额定电流有效值
	逆变过载能力	负载电流：＜105%，连续工作负载电流：105～125%，持续10min 负载电流：125～150%，持续1min 负载电流：＞150%，60mS关机
	旁路过载能力	负载电流：＜125%，连续工作负载电流：125～150%，持续10min 负载电流：150～175%，持续1min 负载电流：＞175%，60mS关机

其它参数

	项目	参数指标
安全保护	保护功能	（1）输入欠/过压，过温，输出过载保护，可自恢复。（2）输出短路时间在3S内可自恢复，超过3S不可自恢复。
通讯	485通讯规约	MODBUS
通讯	干接点	常开或常闭点可选

展开全部参数

基本参数

	项目	参数指标
基本参数	模块型号	DU5000H
	最大并联模块数量（并机版）	16个（允许分相）
	模块额定输出功率	5KVA

输入特性

	项目	参数指标
直流输入	额定电压（VDC）	220VDC
直流输入	电压允许范围（VDC）	198～260
交流输入	交流输入电压（VAC）	220VAC±20%
	交流输入频率（Hz）	40~70Hz
	效率	≥92%
	功率因数	≥0.99
旁入输入	交流输入电压（VAC）	220VAC±15%
旁入输入	交流输入频率（Hz）	45~65Hz

输出特性

	项目	参数指标
切换时间	逆变输出到旁路	≤4mS
切换时间	交流＜＝＞直流	0mS
交流输出	额定电压（VAC）	220VAC
	额定频率（Hz）	50Hz
	功率因数	0.8滞后
	负载调整率	＜2.0%
	频率精度	＜0.1%
	峰值因数	3：1
	波形失真度	阻性满载＜3%，非线形满载＜5%
	并联不均流度	＜5%额定电流有效值
	逆变过载能力	负载电流：＜105%，连续工作负载电流：105～125%，持续10min 负载电流：125～150%，持续1min 负载电流：＞150%，60mS关机
	旁路过载能力	负载电流：＜125%，连续工作负载电流：125～150%，持续10min 负载电流：150～175%，持续1min 负载电流：＞175%，60mS关机

其它参数

	项目	参数指标
安全保护	保护功能	（1）输入欠/过压，过温，输出过载保护，可自恢复。（2）输出短路时间在3S内可自恢复，超过3S不可自恢复。
通讯	485通讯规约	MODBUS
通讯	干接点	常开或常闭点可选

展开全部参数
