并网逆变器

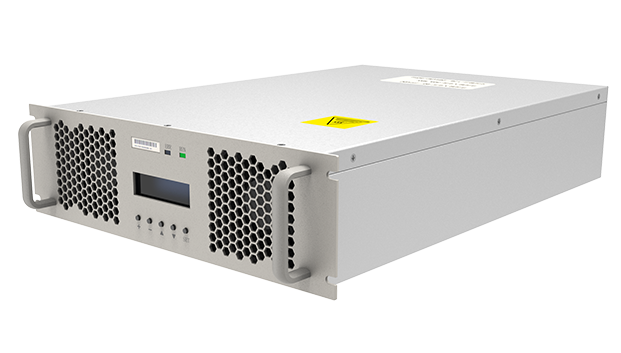

FB5000H-2
FB5000H-2并网逆变器采用DSP数字控制技术、高频软开关技术，效率高、可靠性高；逆变器直流输入与交流输出完全电气隔离，满足电力行业相关要求；逆变器内置CPU，自带独立LCD显示。模块采用2U标准高度，独立接线小板可用栅型接线端子或可插拔航空插座接线。
产品特点
高效灵活软开关技术 ，DC/DC变换采用LLC谐振软开关技术，效率大于90%
全数字化控制，采用TI的DSP控制器TMS320F2808，负责整个模块的控制、锁相和故障处理，一致性好、抗干扰能力强
01
安全可靠电网电压检测 采用先进的控制算法，当电网电压频率发生严重波动或者断电时，模块自动关机停止回馈，保护模块不受损坏，反应迅速
输入与输出电气隔离 直流输入与交流输出完全电气隔离，无需外接隔离变压器即可满足一体化电源设计中对电力逆变器的要求
02
性能优异工作电压范围宽，兼容220V和110V系统，实际工作电压可从90VDC至300VDC，适应能力强
风扇控制：散热风扇采用温度和输出功率的联合调速模式，温度低于65°C和轻载时，风机低速运转，噪声很低（小于50dB）；输出带重载或温度高于65°C后全速运转，风机线性调速，噪音小，风扇寿命长
03
便捷友好中英文双语操作 内置中英文两种语言，用户可自行选用，灵活方便，通用性强
04
产品参数
并网逆变器 FB5000H-2
基本参数
输入特性
电网电压
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | FB5000H-2 |
| 外形尺寸 | 280mm×88mm×415mm（宽×高×深） | |
| 模块净重 | 5kW |
输入特性
| 项目 | 参数指标 | |
|---|---|---|
| 输入特性 | 额定电压（VDC） | 220VDC/110VDC |
| 电压允许范围（VDC） | 90～300VDC | |
| 最大输入电流（A） | 35A max | |
| 输入电流纹波 | <3% |
电网电压
| 项目 | 参数指标 | |
|---|---|---|
| 电网电压 | 电网电压范围（VAC） | 220VAC±15% |
| 交流输入频率（Hz） | 45-55Hz | |
| 并网回馈模式 | 直流恒流放电 | |
| 功率因数 | ＞0.99 | |
| 输出失真度 | ＜5% | |
| 效率 | ＞90%(220VDC系统) / >86%（110VDC系统） |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 安全保护 | 保护功能 | 直流过欠压保护、交流过欠压保护、 过载保护、过温保护、紧急停机（EPO） |
| 通信接口 | RS485 | |
| 干接点 | 常开 |
展开全部参数
应用场景
电力电网
水电站
发电厂
水电站
