40kW 风冷2.5U充电模块
EVR1000-40000D
EVR1000-40000D是英可瑞推出的新一代的2.5U电动汽车充电模块。产品具备超宽恒功率范围300Vdc-1000Vdc，宽工作温度范围，高可靠性,高效率，高功率因数，高功率密度，低噪音，低待机功耗等突出优势，满足各类车辆充电需求。
产品特点
高效节能超高效率：峰值效率≥96.5%，节省充电运营成本
高功率密度：功率密度高达59.72W/in^3，节省空间
低待机功耗：模块具备超级待机功能，直接降低运营成本
01
性能优异宽恒功率范围：300V~1000V，覆盖所有主流电动汽车，满足快速充电需求
输出电压范围：200V-1000V,广泛适配各种车型。
02
安全安靠全灌胶工艺防护：采用全灌胶工艺设计，散热效果好，可靠性高，使用寿命长，并增强其防盐雾、防霉变等环境防护性能
电池防反灌：内置输出电压泄放及防电池反灌保护电路
03
广泛适应环境适应：-40℃～75℃宽工作温度范围，满足严酷的工作环境
低输入谐波：更强的电网适应能力
04
产品参数
EVR1000-40000D
基本参数
直流输出
交流输入
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | EVR1000-40000D |
| 外形尺寸 | 248（宽）×110（高）×461.2（深，不含拉手） | |
| 模块净重 | 约16kg | |
| 输出额定值 | 1000V@40A | |
| 输出电压范围 | 200V~1000V（恒功率 300 V ~1000V,输出功率 40kW） | |
| 输出电流范围 | 0A~133.3A (T≤55℃) |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 峰-峰值杂音 | ≤1% |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | ≥96.5%（峰值） |
交流输入
| 项目 | 参数指标 | |
|---|---|---|
| 交流输入特性 | 额定输入电压 | 三相 380Vac |
| 输入电压范围 | 320Vac～480Vac（满载）; 320Vac～270Vac（线性降至半载） | |
| 输入电流 | ＜80A | |
| 频率 | 45Hz～65Hz | |
| 功率因数 PF | ≥0.99 | |
| 电流失真度 THD | ≤5% | |
| 输入保护 | 保险；防雷电路 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | -40℃～55℃正常工作；55℃~75℃降额输出 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95% | |
| 海拔 | 2000m以下满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 介质强度 | 输入对外壳、输出对外壳、输入对输出：DC 3535V，1min 输入对通讯、输出对通讯：DC 4300V，1min； 通讯对外壳：DC 1400V，1min； |
| MTBF | ＞120000 小时 | |
| 安规 | 符合 IEC61851-1：2019 | |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 输出反堵二极管失效隔离保护；具备输出放电功能 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯，两个按键 | ||
展开全部参数
应用场景
高速公路充电站

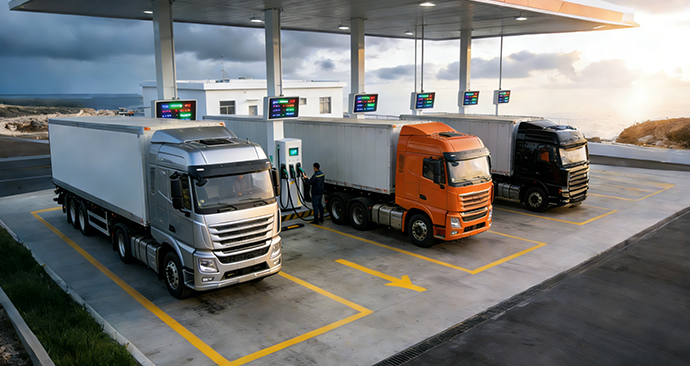

重卡充电站
城市快充充电站
高速公路充电站
城市快充充电站
重卡充电站
