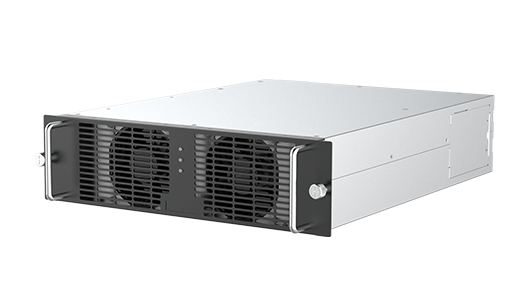

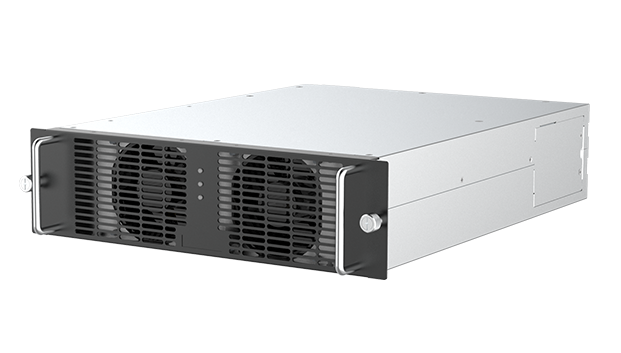

20kW 单级拓扑充电模块
CGF100200C
CGF100200C系列高频开关整流模块是三相交流输入，直流电压输出可调的AC/DC模块。模块采用DSP数字控制、软开关和单级拓扑，并且具有多项专利保护，模块具有高功率密度、高效率、宽输出电压范围、高可靠性、低成本等优点，具备多模块可并联性能。场景广泛应用在电动叉车、特种车辆及工程车辆、AGV、仪器仪表等充电设备
产品特点
高效节能减少能耗损耗，符合节能减排要求，为客户节省电费
可节省客户空间，降低系统成本
01
性能优异单级拓扑电路结构，器件更少，成本更低
减少对电网的污染，更高的电网适应能力
02
安全安靠完善的故障自检测提示，丰富的故障检测，方便客户维护
内置防反保护，具备失效自隔离功能 ，极大提高系统可靠性
03
广泛适应DSP数字控制 ，更少的器件，更高的环境稳定性，更高的可靠性，更便捷的扩容。
减少对电网的污染，更高的电网适应能力
04
产品参数
CGF100200C
基本参数
直流输出
交流输入
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | CGF100200C |
| 外形尺寸 | 389.2 x 289 x 85mm | |
| 模块净重 | ≤11.0kg |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 额定输出功率 | 20kW |
| 额定输出电压 | 100Vdc | |
| 额定输出电流 | 200A | |
| 直流输出电压范围 | 18~100Vdc | |
| 直流输出电流范围 | 0A~200A | |
| 限流可调范围 | 10-105%无级可调 | |
| 峰-峰值杂音 | ≤±1%@额定输出电压 | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% （输出额定电流 20%~100%的范围内） | |
| 峰值效率 | ≥93.0% | |
| 满载效率 | ≥92.0% |
交流输入
| 项目 | 参数指标 | |
|---|---|---|
| 交流输入特性 | 额定输入电压 | 380Vac（三相四线制，无 N 线） |
| 输入电压范围 | 满载额定工作电压范围：323Vac~437Vac | |
| 输入电流 | ＜40A | |
| 输入 THD | ＜5%@380V/满载, VTHD≤1% | |
| 输入保护 | 保险；防雷电路； | |
| 输入 PF |
≥0.98@380Vac/50%~100%负载 |
|
| 保护功能 | 输入过欠压；过温保护；输出欠压；输出过流保护；输出过压保护（锁死）；输出短路保护（长时间短路锁死）； |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 工作环境温度 | -40℃～50℃正常工作；55℃~75℃降额输出 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95%无凝露 | |
| 海拔 | 2000m 以下满载输出 | |
| 防护等级 | IP20 | |
| 并机功能 | 最大并机数量：64PCS |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 绝缘强度 |
输入对机壳能承受 3535VDC 耐压 1 分钟 输入对输出能承受 4242VDC 耐压 1 分钟 |
| MTBF | ＞100000 小时 | |
| 通讯和告警 | 通讯接口 | CAN |
| 输出反接保险丝失效隔离保护 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及三个面板 LED 指示 | ||
