3.5kW 风冷ACDC充电模块

3.5kW系列

3.5kW系列高频开关整流模块为交流电压输入，直流电压输出可调的ACDC模块。主要针对于手提式，便携式，随车充等场景，产品具有宽输入电压范围、宽工作温度范围，高可靠性,高效率，高功率因数，高功率密度，低噪音，低待机功耗等特点。

产品特点

高效节能

高功率密度：功率密度高，体积小，降低系统成本

超高效率：峰值效率≥93.5%，节省充电运营成本

性能优异

输出电压范围：200V-420V

保护功能：完善的保护电路，输出过压保护、输入欠压/过压保护、过温保护、风扇故障保护等

安全可靠

全灌胶工艺防护：采用全灌胶工艺设计，散热效果好，可靠性高，使用寿命长，并增强其防盐雾、防霉变等环境防护性能

减少散热需求：简化散热设计，降低风扇噪音，提高可靠性

广泛适应

场景无限：-40℃～75℃宽工作温度范围满足严酷的工作环境

低输入谐波：更高的电网适应能力

产品参数

EVR400-3500

EVR400-3500B

EVR500-3500

EVR700-3500

EVR800-3500

基本参数

直流输出

交流输入

工作环境

其它参数

基本参数

直流输出

交流输入

工作环境

其它参数

基本参数

直流输出

交流输入

工作环境

其它参数

基本参数

直流输出

交流输入

工作环境

其它参数

基本参数

直流输出

交流输入

工作环境

其它参数

基本参数

	项目	参数指标
基本参数	模块型号	EVR400-3500
	额定输出功率	3.5k W
	外形尺寸	2Kg
	模块净重	125mm×41mm×303mm（宽×高×深）

直流输出

	项目	参数指标
直流输出特性	额定输出电流	9A
	输出电压范围	200~420VDC
	限流可调范围	10%~110%无级可调
	峰-峰值杂音	≤±0.5%
	稳压精度	≤±0.5%
	稳流精度	≤±1%
	均流	≤±5%
	效率	100%负载≥93%；50%负载≥93.5%
	短路	输出限流工作，故障消除后，可自动恢复；
	过流	模块内部过流关机，故障消除后，可自动恢复；
	过压	自动关机锁死，故障消除后，模块重上电或复位

交流输入

	项目	参数指标
交流输入特性	额定输入电压	220VAC/220VDC；110VAC/110VDC（半载）
	输入电压范围	176VAC～300VAC（满载）；176VAC～85VAC（降载） 176VDC~420VDC（满载）；176VDC～85VDC（降载）
	输入电流	＜25A
	频率	45Hz～65Hz
	功率因素（PF）	≥0.99
	电流失真度（THD）	≤5%
	输入启动电压	≥85VAC 或 85VDC
	输入采样精度	±5VAC 或 VDC
	输入过欠压	AC 输入：>300VAC 关机, <285VAC 恢复；<80VAC 关机,>95VAC 恢复；精度±5Vac； DC 输入：>420VDC 关机, <405VDC 恢复；<80VDC 关机,>95VDC 恢复；精度±5Vac；
	输入保护	保险；防雷电路

工作环境

	项目	参数指标
环境特性	工作环境温度	-40℃～45℃正常工作；45℃~75℃降额输出；
	存储温度	-40℃～75℃
	相对湿度	0～95%
	海拔	2000m 满载输出

其它参数

	项目	参数指标
产品安全及可靠性	绝缘强度	输入对机壳能承受 50Hz 直流 3535VDC 耐压 1 分钟；输入对输出能承受 50Hz 直流 4242VDC 耐压 1 分钟
产品安全及可靠性	MTBF	＞120000 小时
通讯和告警	通讯接口	CAN
通讯和告警	最大并联数量	60 个
输出反堵二极管失效隔离保护；具备输出放电功能，1s 内放电到 48V 以下

展开全部参数

基本参数

	项目	参数指标
基本参数	模块型号	EVR400-3500B
	额定输出功率	3.5k W
	外形尺寸	2Kg
	模块净重	125mm×41mm×303mm（宽×高×深）

直流输出

	项目	参数指标
直流输出特性	额定输出电流	9A
	输出电压范围	200~530VDC
	限流可调范围	10%~110%无级可调
	峰-峰值杂音	≤±0.5%
	稳压精度	≤±0.5%
	稳流精度	≤±1%
	均流	≤±5%
	效率	100%负载≥93%；50%负载≥93.5%
	短路	输出限流工作，故障消除后，可自动恢复；
	过流	模块内部过流关机，故障消除后，可自动恢复；
	过压	自动关机锁死，故障消除后，模块重上电或复位

交流输入

	项目	参数指标
交流输入特性	额定输入电压	220VAC/220VDC；110VAC/110VDC（半载）
	输入电压范围	176VAC～300VAC（满载）；176VAC～85VAC（降载） 176VDC~420VDC（满载）；176VDC～85VDC（降载）
	输入电流	＜25A
	频率	45Hz～65Hz
	功率因素（PF）	≥0.99
	电流失真度（THD）	≤5%
	输入启动电压	≥85VAC 或 85VDC
	输入采样精度	±5VAC 或 VDC
	输入过欠压	AC 输入：>300VAC 关机, <285VAC 恢复；<80VAC 关机,>95VAC 恢复；精度±5Vac； DC 输入：>420VDC 关机, <405VDC 恢复；<80VDC 关机,>95VDC 恢复；精度±5Vac；
	输入保护	保险；防雷电路

工作环境

	项目	参数指标
环境特性	工作环境温度	-40℃～45℃正常工作；45℃~75℃降额输出；
	存储温度	-40℃～75℃
	相对湿度	0～95%
	海拔	2000m 满载输出

其它参数

	项目	参数指标
产品安全及可靠性	绝缘强度	输入对机壳能承受 50Hz 直流 3535VDC 耐压 1 分钟；输入对输出能承受 50Hz 直流 4242VDC 耐压 1 分钟
产品安全及可靠性	MTBF	＞120000 小时
通讯和告警	通讯接口	CAN
通讯和告警	最大并联数量	60 个
输出反堵二极管失效隔离保护；具备输出放电功能，1s 内放电到 48V 以下

展开全部参数

基本参数

	项目	参数指标
基本参数	模块型号	EVR500-3500
	额定输出功率	3.5k W
	外形尺寸	2Kg
	模块净重	125mm×41mm×303mm（宽×高×深）

直流输出

	项目	参数指标
直流输出特性	额定输出电流	7A
	输出电压范围	200~530VDC
	限流可调范围	10%~110%无级可调
	峰-峰值杂音	≤±0.5%
	稳压精度	≤±0.5%
	稳流精度	≤±1%
	均流	≤±5%
	效率	100%负载≥93%；50%负载≥93.5%
	短路	输出限流工作，故障消除后，可自动恢复；
	过流	模块内部过流关机，故障消除后，可自动恢复；
	过压	自动关机锁死，故障消除后，模块重上电或复位

交流输入

	项目	参数指标
交流输入特性	额定输入电压	220VAC/220VDC；110VAC/110VDC（半载）
	输入电压范围	176VAC～300VAC（满载）；176VAC～85VAC（降载） 176VDC~420VDC（满载）；176VDC～85VDC（降载）
	输入电流	＜25A
	频率	45Hz～65Hz
	功率因素（PF）	≥0.99
	电流失真度（THD）	≤5%
	输入启动电压	≥85VAC 或 85VDC
	输入采样精度	±5VAC 或 VDC
	输入过欠压	AC 输入：>300VAC 关机, <285VAC 恢复；<80VAC 关机,>95VAC 恢复；精度±5Vac； DC 输入：>420VDC 关机, <405VDC 恢复；<80VDC 关机,>95VDC 恢复；精度±5Vac；
	输入保护	保险；防雷电路

工作环境

	项目	参数指标
环境特性	工作环境温度	-40℃～45℃正常工作；45℃~75℃降额输出；
	存储温度	-40℃～75℃
	相对湿度	0～95%
	海拔	2000m 满载输出

其它参数

	项目	参数指标
产品安全及可靠性	绝缘强度	输入对机壳能承受 50Hz 直流 3535VDC 耐压 1 分钟；输入对输出能承受 50Hz 直流 4242VDC 耐压 1 分钟
产品安全及可靠性	MTBF	＞120000 小时
通讯和告警	通讯接口	CAN
通讯和告警	最大并联数量	60 个
输出反堵二极管失效隔离保护；具备输出放电功能，1s 内放电到 48V 以下

展开全部参数

基本参数

	项目	参数指标
基本参数	模块型号	EVR700-3500
	额定输出功率	3.5k W
	外形尺寸	2Kg
	模块净重	125mm×41mm×303mm（宽×高×深）

直流输出

	项目	参数指标
直流输出特性	额定输出电流	5A
	输出电压范围	200~750VDC
	限流可调范围	10%~110%无级可调
	峰-峰值杂音	≤±0.5%
	稳压精度	≤±0.5%
	稳流精度	≤±1%
	均流	≤±5%
	效率	100%负载≥93%；50%负载≥93.5%
	短路	输出限流工作，故障消除后，可自动恢复；
	过流	模块内部过流关机，故障消除后，可自动恢复；
	过压	自动关机锁死，故障消除后，模块重上电或复位

交流输入

	项目	参数指标
交流输入特性	额定输入电压	220VAC/220VDC；110VAC/110VDC（半载）
	输入电压范围	176VAC～300VAC（满载）；176VAC～85VAC（降载） 176VDC~420VDC（满载）；176VDC～85VDC（降载）
	输入电流	＜25A
	频率	45Hz～65Hz
	功率因素（PF）	≥0.99
	电流失真度（THD）	≤5%
	输入启动电压	≥85VAC 或 85VDC
	输入采样精度	±5VAC 或 VDC
	输入过欠压	AC 输入：>300VAC 关机, <285VAC 恢复；<80VAC 关机,>95VAC 恢复；精度±5Vac； DC 输入：>420VDC 关机, <405VDC 恢复；<80VDC 关机,>95VDC 恢复；精度±5Vac；
	输入保护	保险；防雷电路

工作环境

	项目	参数指标
环境特性	工作环境温度	-40℃～45℃正常工作；45℃~75℃降额输出；
	存储温度	-40℃～75℃
	相对湿度	0～95%
	海拔	2000m 满载输出

其它参数

	项目	参数指标
产品安全及可靠性	绝缘强度	输入对机壳能承受 50Hz 直流 3535VDC 耐压 1 分钟；输入对输出能承受 50Hz 直流 4242VDC 耐压 1 分钟
产品安全及可靠性	MTBF	＞120000 小时
通讯和告警	通讯接口	CAN
通讯和告警	最大并联数量	60 个
输出反堵二极管失效隔离保护；具备输出放电功能，1s 内放电到 48V 以下

展开全部参数

基本参数

	项目	参数指标
基本参数	模块型号	EVR800-3500
	额定输出功率	3.5k W
	外形尺寸	2Kg
	模块净重	125mm×41mm×303mm（宽×高×深）

直流输出

	项目	参数指标
直流输出特性	额定输出电流	5A
	输出电压范围	200~810VDC
	限流可调范围	10%~110%无级可调
	峰-峰值杂音	≤±0.5%
	稳压精度	≤±0.5%
	稳流精度	≤±1%
	均流	≤±5%
	效率	100%负载≥93%；50%负载≥93.5%
	短路	输出限流工作，故障消除后，可自动恢复；
	过流	模块内部过流关机，故障消除后，可自动恢复；
	过压	自动关机锁死，故障消除后，模块重上电或复位

交流输入

	项目	参数指标
交流输入特性	额定输入电压	220VAC/220VDC；110VAC/110VDC（半载）
	输入电压范围	176VAC～300VAC（满载）；176VAC～85VAC（降载） 176VDC~420VDC（满载）；176VDC～85VDC（降载）
	输入电流	＜25A
	频率	45Hz～65Hz
	功率因素（PF）	≥0.99
	电流失真度（THD）	≤5%
	输入启动电压	≥85VAC 或 85VDC
	输入采样精度	±5VAC 或 VDC
	输入过欠压	AC 输入：>300VAC 关机, <285VAC 恢复；<80VAC 关机,>95VAC 恢复；精度±5Vac； DC 输入：>420VDC 关机, <405VDC 恢复；<80VDC 关机,>95VDC 恢复；精度±5Vac；
	输入保护	保险；防雷电路

工作环境

	项目	参数指标
环境特性	工作环境温度	-40℃～45℃正常工作；45℃~75℃降额输出；
	存储温度	-40℃～75℃
	相对湿度	0～95%
	海拔	2000m 满载输出

其它参数

	项目	参数指标
产品安全及可靠性	绝缘强度	输入对机壳能承受 50Hz 直流 3535VDC 耐压 1 分钟；输入对输出能承受 50Hz 直流 4242VDC 耐压 1 分钟
产品安全及可靠性	MTBF	＞120000 小时
通讯和告警	通讯接口	CAN
通讯和告警	最大并联数量	60 个
输出反堵二极管失效隔离保护；具备输出放电功能，1s 内放电到 48V 以下

展开全部参数

应用场景

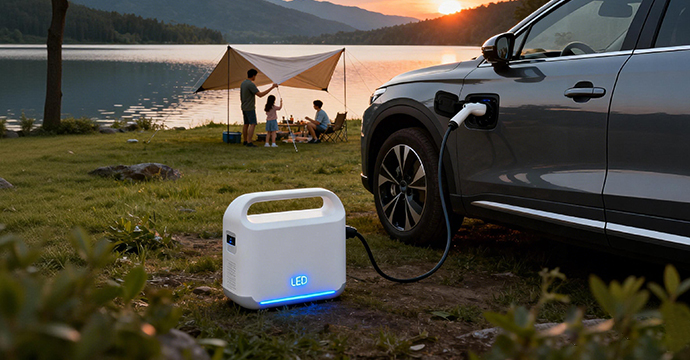

便携式充电桩

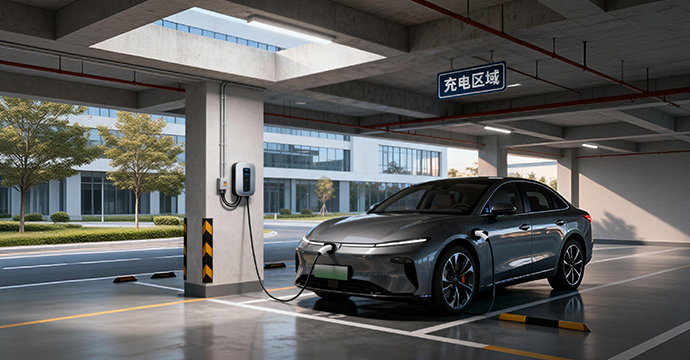

移动补电

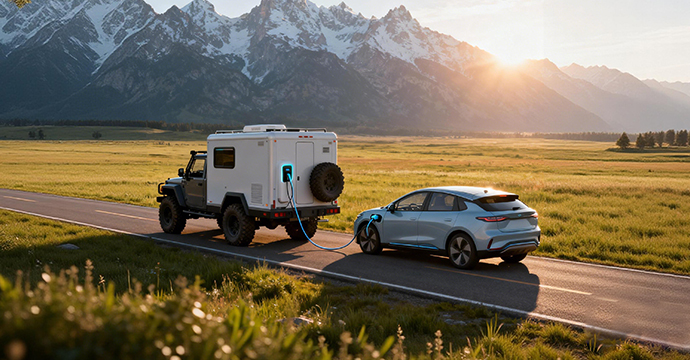

随车充
