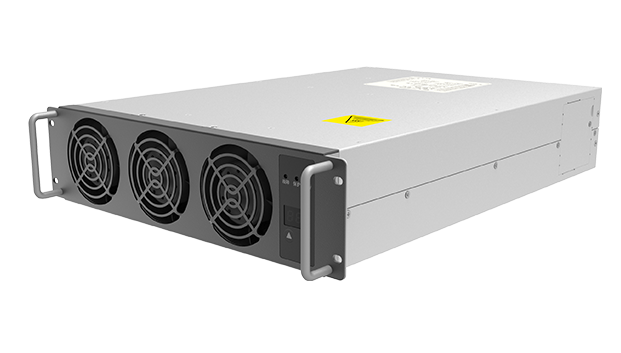

40kW 风冷高效充电模块
EVR1000-40000C(G3)
EVR1000-40000C(G3)是英可瑞推出的新一代风冷零功耗充电模块,产品具备高功率密度、高可靠性、高效率、高功率因数等特点。该模块内置交流接触器,可实现待机零功耗,有效节省电能,降低运营成本，可全面满足各类电动汽车的充电需求。
产品特点
高效节能高功率密度：大幅优化内部空间布局，极大地节省了充电桩内部空间。
超高效率：采用先进 SiC技术，满载效率≥96%，峰值效率≥97%，显著降低运营能耗
01
零功耗在非充电状态下,模块可实现完全断电,无需维持待机功耗,相比传统模块可节省大量电能,降低运营成本
02
安全安靠采用DSP数字化控制,支持电压电流调整功能
内置输出电压泄放及防电池反灌保护电路
丰富的故障检测,保护及告警功能,方便后期维护费
03
广泛适应采用三风机均衡散热布局、全灌胶工艺,有效覆盖元器件引脚,提升耐高温、防尘防水性能，适应-40°C至75°C极端环境
04
产品参数
EVR1000-40000C(G3)
基本参数
直流输出
交流输入
工作环境
其它参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | EVR1000-40000C(G3) |
| 外形尺寸 | 300mm（宽）×84mm（高）×437.5mm（深） | |
| 模块净重 | 约 17kg | |
| 输出电压范围 | 150V~1000V（恒功率300V ~1000V,输出功率40kW） | |
| 输出电流范围 | 0A~133.4A (T≤55℃) |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 峰-峰值杂音 | ≤1% |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | ≥96%（ 满载） ≥97%（峰值） |
交流输入
| 项目 | 参数指标 | |
|---|---|---|
| 交流输入特性 | 额定输入电压 | 三相 380Vac/480Vac |
| 输入电压范围 | 320Vac～490Vac（满载）; 320Vac～270Vac（线性降至半载） | |
| 输入电流 | ＜80A | |
| 频率 | 45Hz～65Hz | |
| 功率因数 PF | ≥0.99 | |
| 电流失真度 THD | ≤5% | |
| 输入保护 | 保险；防雷电路 | |
| 待机功耗 | 零功耗 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 环境特性 | 冷却液温度 | -40℃～55℃正常工作；55℃~75℃降额输出 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95% | |
| 海拔 | 2000m 以下满载输出 |
其它参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 介质强度 | 输入对外壳、输出对外壳、输入对输出、DC 3500V，1min 输入对通讯、输出对通讯：DC3500V，1min 通讯对外壳：DC 1400V，1min |
| MTBF | ＞120000 小时 | |
| 安规 | 符合 IEC61851-1:2023 以及 GB39752-2024 | |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 输出反堵二极管失效隔离保护；具备输出放电功能 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯 | ||
展开全部参数
应用场景
高速公路充电站
城市快充充电站
重卡充电站
高速公路充电站
