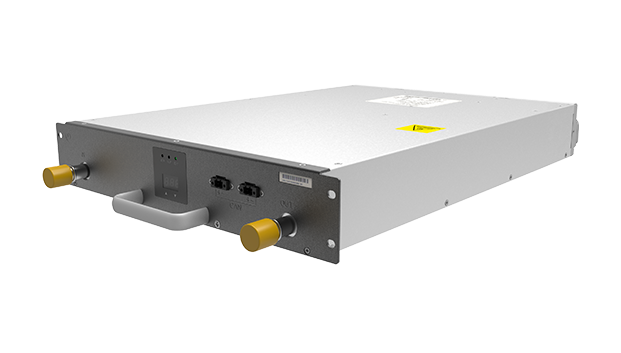

40kW 液冷高效充电模块（国际版）

EVR1000-40000A(E)

EVR1000-40000A(E) 是英可瑞推出的一款采用液冷散热技术，具有高功率密度、高可靠性、高效率、零噪声、防凝露等特点；模块采用SiC功率器件，电能变换峰值效率>96.5%，并且产品已通过CE、UL认证，满足欧美市场要求，可广泛应用于对环境、噪声、可靠性要求较高的充电场景，给用户带来更好的充电体验。

产品特点

高效节能

高功率密度：大幅优化内部空间布局，极大地节省了充电桩内部空间

超高效率：采用先进 SiC技术，满载效率≥96%，峰值效率≥96.5%，显著降低运营能耗

零噪音

零噪音运行：全液冷无风扇设计，运行过程完全静音

环境友好：彻底消除噪音污染，特别适合居民区、室内停车场等对噪音敏感的高要求场所

安全可靠

高可靠性：模块具备IP50防护等级，采用高效全液冷散热技术，散热性能卓越，系统稳定性强，可靠性高

多重安全保障：水电分离设计，多重液电隔离，并具备防爆、防烟、阻燃设计，全方位保障安全

广泛适应

环境适应：密闭设计，防尘防盐雾，轻松应对多种恶劣环境

针对性的防凝露设计，更能适应高凝露场景

认证齐全：CE、UL，满足欧美市场要求

产品参数

EVR1000-40000A（E）

基本参数

交流输入

直流输出

工作环境

其它参数

基本参数

	项目	参数指标
基本参数	模块型号	EVR1000-40000A（E）
	外形尺寸	370mm（宽）×73mm（高）×542.5mm（深）
	模块净重	约27kg
	输出额定值	1000V@40A
	输出电压范围	150V~1000V（恒功率300V ~1000V,输出功率40kW）
	输出电流范围	0A~133.4A (T≤60℃)

交流输入

	项目	参数指标
交流输入特性	额定输入电压	三相 380Vac/480Vac
	输入电压范围	320Vac～530Vac（满载）; 320Vac～260Vac（线性降至半载）
	输入电流	＜76A
	频率	45Hz～65Hz
	功率因数 PF	≥0.99
	电流失真度 THD	≤5%
	输入保护	保险；防雷电路

直流输出

	项目	参数指标
直流输出特性	峰-峰值杂音	≤1%
	稳压精度	≤±0.5%
	稳流精度	≤±1%
	均流	≤±5%
	效率	≥96%（满载） ≥96.5%（峰值）

工作环境

	项目	参数指标
环境特性	冷却液温度	-40℃～60℃正常工作；60℃~75℃降额输出
	存储温度	-40℃～75℃
	相对湿度	0～95%
	海拔	2000m 以下满载输出

其它参数

	项目	参数指标
产品安全及可靠性	介质强度	输入对外壳、输出对外壳、输入对输出、DC 3535V，1min 输入对通讯、输出对通讯：DC5750V，1min 通讯对外壳：DC 1400V，1min
	MTBF	＞120000 小时
	安规	符合 IEC61851-1:2023 以及 GB39752-2024
通讯和告警	通讯接口	CAN
通讯和告警	最大并联数量	60 个
输出反堵二极管失效隔离保护；具备输出放电功能
警报和状态通过 CAN 通讯口上告监控，以及面板上三个 LED 指示灯
