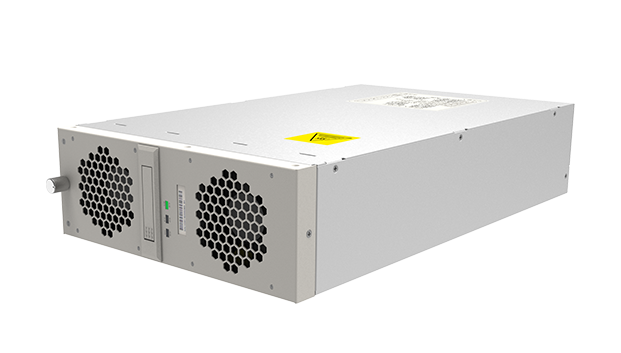

7.5kW 风冷DCDC充电模块
EVC500-7500
EVC500-7500是一款DCDC转换模块，主要针对于小直流充电场景，产品具有宽输入电压范围、宽工作温度范围，高可靠性,高效率，高功率因数，高功率密度，低噪音，低待机功耗等特点。
产品特点
高效节能高功率密度：功率密度高达，节省空间，降低系统成本
超高效率：峰值效率≥95%，节省充电运营成本
01
性能优异 输出电压范围：200V-500V,适用于各种电动汽车充电
高频变压器隔离：确保双向变换模块高可靠性
02
安全安靠全灌胶工艺防护：采用全灌胶工艺设计，散热效果好，可靠性高，使用寿命长，并增强其防盐雾、防霉变等环境防护性能
电池防反灌：内置输出电压泄放及防电池反灌保护电路
03
广泛适应场景无限：-40℃～75℃宽工作温度范围满足严酷的工作环境
低输入谐波：更高的电网适应能力
04
产品参数
EVC500-7500
基本参数
直流输出
直流输入
工作环境
其他参数
基本参数
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 模块型号 | EVC500-7500 |
| 外形尺寸 | 240（宽）×85（高）×398（深） | |
| 模块净重 | 约 8kg | |
| 额定输出功率 | 7.5 kW |
直流输出
| 项目 | 参数指标 | |
|---|---|---|
| 直流输出特性 | 额定输出电流 | 15A |
| 输出电压范围 | 200VDC～500VDC | |
| 限流可调范围 | 10%~110%无级可调 | |
| 峰-峰值杂音 | ≤±0.5% | |
| 稳压精度 | ≤±0.5% | |
| 稳流精度 | ≤±1% | |
| 均流 | ≤±5% | |
| 效率 | ≥95% |
直流输入
| 项目 | 参数指标 | |
|---|---|---|
| 直流输入特性 | 额定输入电压 | 400Vdc/600Vdc |
| 输入电压范围 | 800Vdc～400Vdc（满载）, 400Vdc～200Vdc（线性降载） | |
| 输入电流 | ＜20A | |
| 输入保护 | 保险；防雷电路 |
工作环境
| 项目 | 参数指标 | |
|---|---|---|
| 基本参数 | 工作环境温度 | -40℃～50℃正常工作； 50℃~75℃降额输出 |
| 存储温度 | -40℃～75℃ | |
| 相对湿度 | 0～95% | |
| 海拔 | 2000m 满载输出 |
其他参数
| 项目 | 参数指标 | |
|---|---|---|
| 产品安全及可靠性 | 绝缘强度 |
输入对机壳能承受 50Hz 有效值 2500VAC 或等效 3535VDC 耐压 1 分钟 输入对输出能承受 50Hz 有效值 3000VAC 或等效 4242VDC 耐压 1 分钟 |
| MTBF | ＞120000 小时 | |
| 通讯和告警 | 通讯接口 | CAN |
| 最大并联数量 | 60 个 | |
| 稳流精度 | ≤±1% | |
| 输出反堵二极管失效隔离保护；输出正负保险保护 | ||
| 警报和状态通过 CAN 通讯口上告监控，以及三个面板 LED 指示 | ||
展开全部参数
应用场景
光储充充电站
退役电池梯次利用
