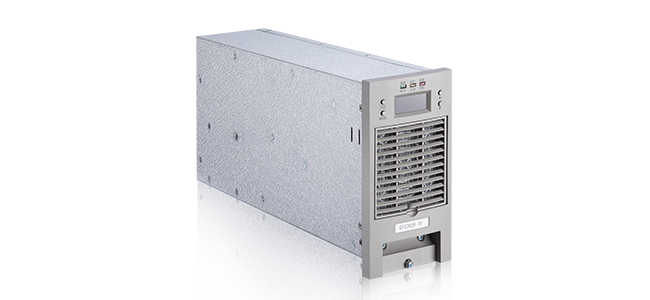

GF11020B-10

屏蔽门电源模块

GF11020B-10屏蔽门电源模块采用先进的LLC谐振软开关技术,效率高;采用无源PFC技术,功率因数高;内置完善的EMC设计,满足GB/T 19826-2005标准中EMC相关要求,满足屏蔽门标准相关要求;散热风扇采用温度联合电流控制模式,噪音低,风扇寿命长。 采用特殊的抗冲击设计,可以承受50A冲击电流输出。

功能特点

输入电压工作范围宽:323VAC~456VAC;

采用先进的LLC谐振高频软开关技术,效率高,功率密度高;

完善的EMC设计,满足相关国家标准要求;

完善的瞬间过载保护设计,可瞬间带载50A电流2.5s,过载频率不大于10s /次;

内置短路回缩保护,即使模块输出长期处于短路状态也不致损坏;

采用LED显示,可查询模块的电压、电流、地址及故障信息;

完善的保护及告警功能,包括输入过/欠压、输出过压、过温、过流等;

风机采用温度联合电流控制调速,噪音小,可靠性高;

内置可拆卸式防尘网罩,方便维护;

内置防反接保护,支持带电热拔插。

技术参数

项目 参数指标 备注
产品型号 GF11020B-10
输入电压 380VAC(-15%~+20%)
输出额定值 20A/110V
电压调节范围 98~143V
输出限流范围 10%~110%额定电流 110%最大限流点
稳压精度 ≤0.5%
稳流精度 ≤0.5%
纹波系数 ≤0.5%
功率因数 ≥0.9 额定输入、额定输出
转换效率 ≥93%
输出短路回缩 回缩电流≤40%额定电流,可恢复
瞬间过载

可瞬间过载50A电流2.5s,过载频率不大于10s/次

手动状态限流点为22A

自动状态限流点为50A/2.5s

输出过压保护 155±5VDC,不可恢复 需手动恢复
输入欠压保护 305±10VAC(恢复电压315±10VAC)

交流电压正常后,自动恢复工作

输入过压保护 470±10VAC(恢复电压450±10VAC)
过温保护 80℃±5(恢复温度:60℃±5) 降温后自动恢复
冷却方式 温度和电流联合控制,线性调速
外形尺寸 88mm×177mm×400mm(宽×高×深)
模块净重 ≤7Kg
以上参数仅供参考,请以产品说明书为准
