屏蔽门电源系统解决方案

屏蔽门系统用电为一级负荷，供电电源采用驱动电源和控制电源分开的模式，由相互独立的驱动电源和控制电源组成。驱动电源主要由驱动模块、充电模块、蓄电池、配电单元、监控系统组成；控制电源主要由充电模块、UPS、DC24V降压模块、DC24~56V可调电源、蓄电池、配电单元和监控系统组成。电源系统采用模块化设计，实现N+1冗余备份。电源系统具有完善的保护功能，智能化的监控系统，可实时监测系统运行的各类参数。电源系统为在线式工作模式，实现在线插拔及在线维修，并具有良好的扩容性。深圳市英可瑞科技股份有限公司拥有多年直流电源系统研发经验，屏蔽门电源系统所采用的电源模块和监控系统均为我司自主研发，并拥有自主知识产权。

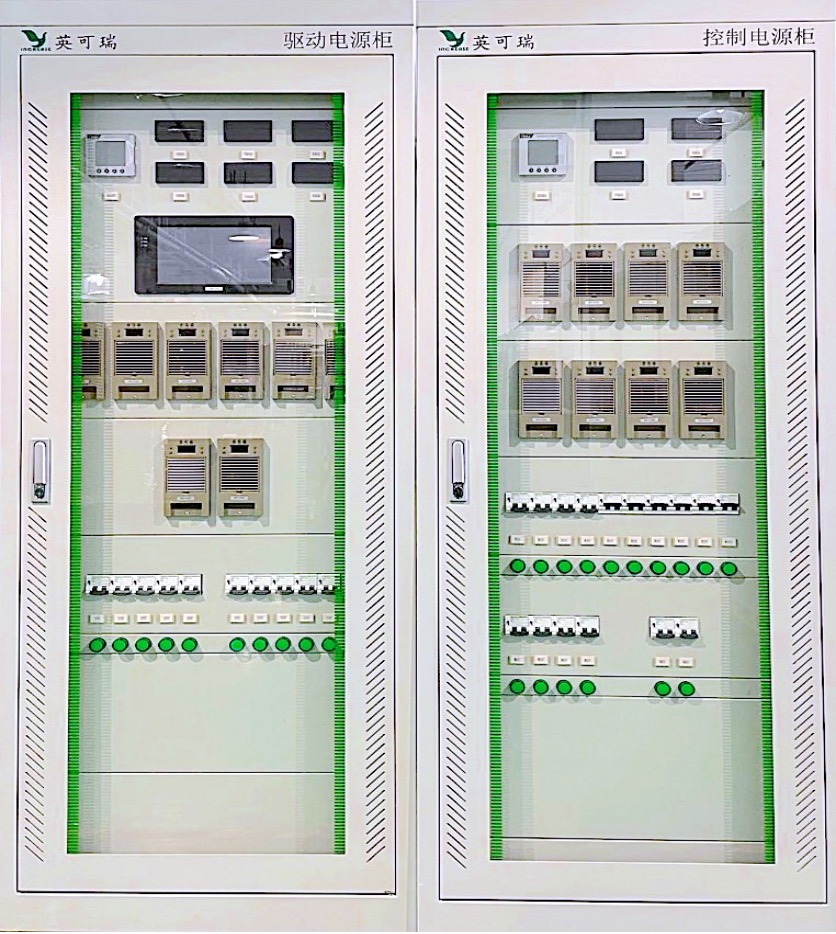

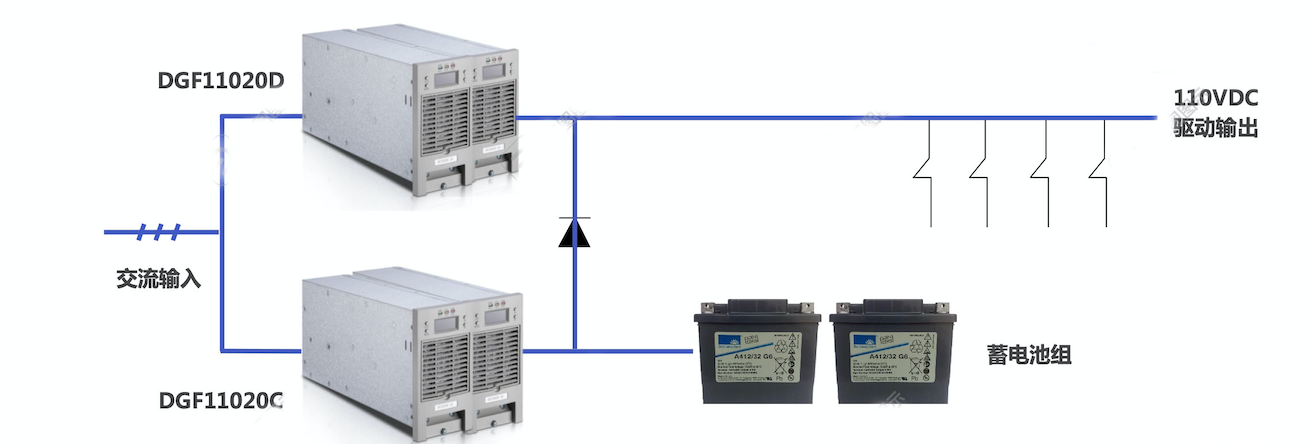

【驱动电源柜】

屏蔽门电源驱动系统交流输入正常时，给各个充电模块和驱动模块供电。充电模块将三相交流电转换直流电给电池充电，驱动模块将三相交流电转换为110VDC的直流电，给站台门/安全门负载提供正常工作电流。当交流电断电时，充电模块和驱动模块停止工作，蓄电池组经隔离二极管向门单元驱动电机供电，一旦交流电恢复正常，充电模块和驱动模块开始正常工作，蓄电池组立即停止放电，转为充电状态。蓄电池组经隔离二极管直接挂接在驱动直流母线上，实现了上述两种工作状态的零时间切换，因此直流驱动电源处于在线工作模式。
示意图如下：

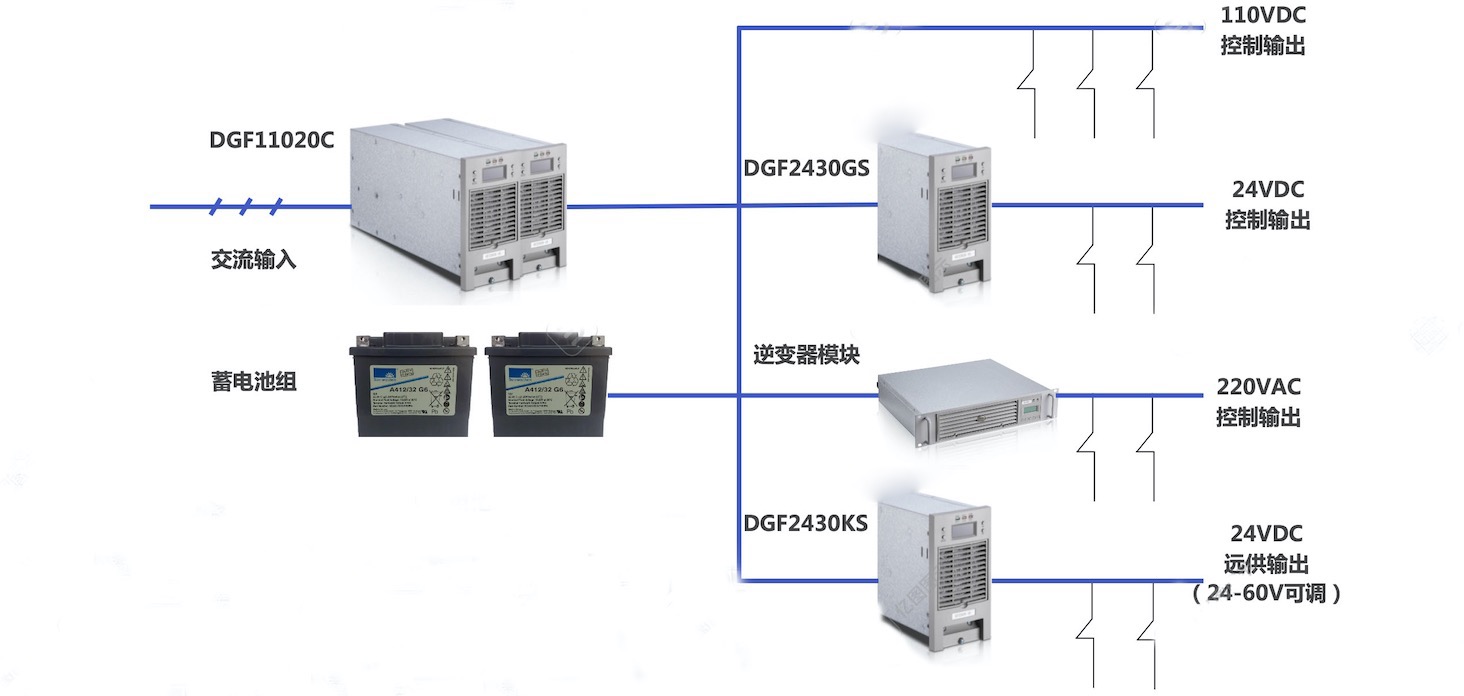

【控制电源柜】
交流输入正常时，交流电源经充电模块输出DC110V母线、母线上接UPS、24VDC降压模块24~56VDC可调模块，同时给DC110V负载供电，充电模块同时对蓄电池组进行充电。一旦交流输入中断时，充电模块停止工作，蓄电池组直接向110VDC母线提供电力负荷，从而保证110VDC母线不间断供电。
示意图如下：

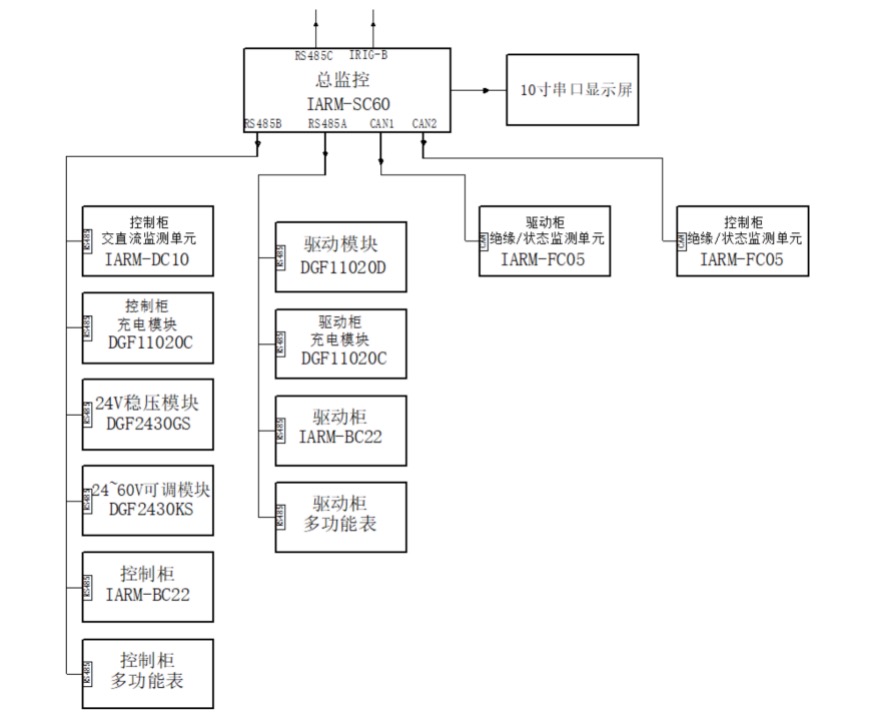

监控部分采用集散方式对系统进行监测和控制，驱动柜和控制柜的馈电的运行状态、电源模块运行参数，分别由两台智能监控系统采集处理，由监控模块统一处理后显示在触摸屏上，同时可通过人机交互操作方式对系统进行设置和控制，还可接入远程监控。监控模块还能对每个充电模块进行均/浮充控制、限流
控制等以保证电池的正常充电，延长电池寿命。
监控示意图如下：
