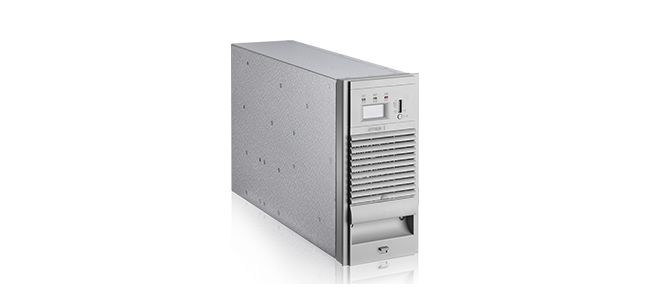

GF22030/GF22040

高频开关整流模块

GF22030/GF22040高频开关整流模块采用先进的LLC谐振软开关技术,效率高;采用无源PFC技术,功率因数高;内置完善的EMC设计,满足GB/T 19826-2005标准中EMC相关要求;散热风扇采用温度联合电流控制模式,噪音低,风扇寿命长。

功能特点

输入电压工作范围宽:323VAC~456VAC;

采用先进的LLC谐振高频软开关技术,效率高,功率密度高;

完善的EMC设计,满足GB/T 19826标准要求;

内置短路回缩保护,即使模块输出长期处于短路状态也不致损坏;

采用LED显示,可查询模块的电压、电流、地址及故障信息;

完善的保护及告警功能,包括输入过/欠压、输出过压、过温、过流等;

风机采用温度联合电流控制调速,噪音小,可靠性高;

内置可拆卸式防尘网罩,方便维护;

内置防反接保护,支持带电热拔插。

技术参数

项目 参数指标 备注
产品型号 GF22030 GF22040
输入电压 380VAC(-15%~+20%)
输出额定值 30A/234V 40A/234V
电压调节范围 198~286V
输出限流范围 10%~110%额定电流 110%最大限流点
稳压精度 ≤0.5%
稳流精度 ≤0.5%
纹波系数 ≤0.5%
功率因数 ≥0.92 额定输入、额定输出
转换效率 ≥94%
输出短路回缩 回缩电流≤40%额定电流,可恢复
输出过压保护 300±5VDC,不可恢复 需手动恢复
输入欠压保护 307±10VAC(恢复电压318±10VAC)

交流电压正常后,自动恢复工作

输入过压保护 470±10VAC(恢复电压455±10VAC)
过温保护 80℃±5(恢复温度:60℃±5) 降温后自动恢复
冷却方式 温度和电流联合控制,线性调速
外形尺寸 136mm×284mm×433.5mm(宽×高×深)
模块净重 ≤18Kg
以上参数仅供参考,请以产品说明书为准
