GF11040-8

功能特点技术参数下载中心

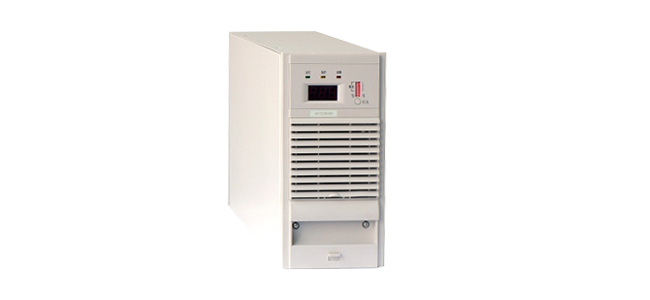

GF11040-8

高频开关整流模块

GF11040-8高频开关整流模块采用先进的LLC谐振软开关技术，效率高；采用无源PFC技术，功率因数高；内置完善的EMC设计，满足GB/T 19826-2005标准中EMC相关要求；散热风扇采用温度联合电流控制模式，噪音低，风扇寿命长。

功能特点

输入电压工作范围宽：323VAC～456VAC；

采用先进的LLC谐振高频软开关技术，效率高，功率密度高；

完善的EMC设计，满足GB/T 19826标准要求；

内置短路回缩保护，即使模块输出长期处于短路状态也不致损坏；

采用LED显示，可查询模块的电压、电流、地址及故障信息；

完善的保护及告警功能，包括输入过/欠压、输出过压、过温、过流等；

风机采用温度联合电流控制调速，噪音小，可靠性高；

内置可拆卸式防尘网罩，方便维护；

内置防反接保护，支持带电热拔插。

技术参数

项目	参数指标	备注
产品型号	GF11040-8
输入电压	380VAC（-15%～+20%）
输出额定值	40A/115V
电压调节范围	98～143V
输出限流范围	10%～110%额定电流	110%最大限流点
稳压精度	≤0.5%
稳流精度	≤0.5%
纹波系数	≤0.5%
功率因数	≥0.92	额定输入、额定输出
转换效率	≥94%	额定输入、额定输出
输出短路回缩	回缩电流≤40%额定电流，可恢复
输出过压保护	150±5VDC，不可恢复	需手动恢复
输入欠压保护	307±10VAC（恢复电压318±10VAC）	交流电压正常后，自动恢复工作
输入过压保护	470±10VAC（恢复电压455±10VAC）	交流电压正常后，自动恢复工作
过温保护	80℃±5（恢复温度：60℃±5）	降温后自动恢复
冷却方式	温度和电流联合控制，线性调速
外形尺寸	136mm×284mm×433.5mm（宽×高×深）
模块净重	≤15Kg
以上参数仅供参考，请以产品说明书为准
